Описание

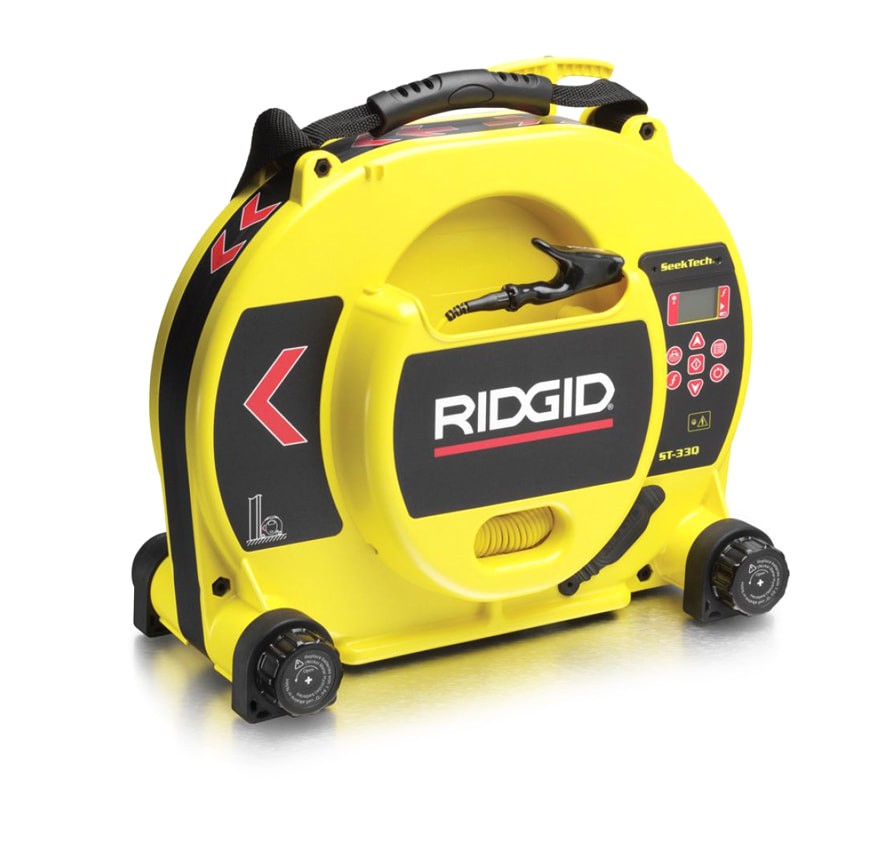

Генератор сигналов RIDGID SeekTech ST-33Q+ (РИДЖИД СикТэч ST-33Q) для поиска коммуникаций, предназначается для использования в совокупности с трассоискателями SeekTech SR-20 и SeekTech SR-60 диагностическими приборами, осуществляющие измерение электромагнитного поля, излучаемых подземными объектами и предназначеные для оказания помощи пользователю в поисках объектов путем определения характеристик линий электромагнитных полей и отображения их положений на дисплее самого трассоискателя. Поскольку линии электромагнитного поля могут быть подвержены искажению и помехам, необходимо проверять места залегания коммуникаций до начала выемки грунта.

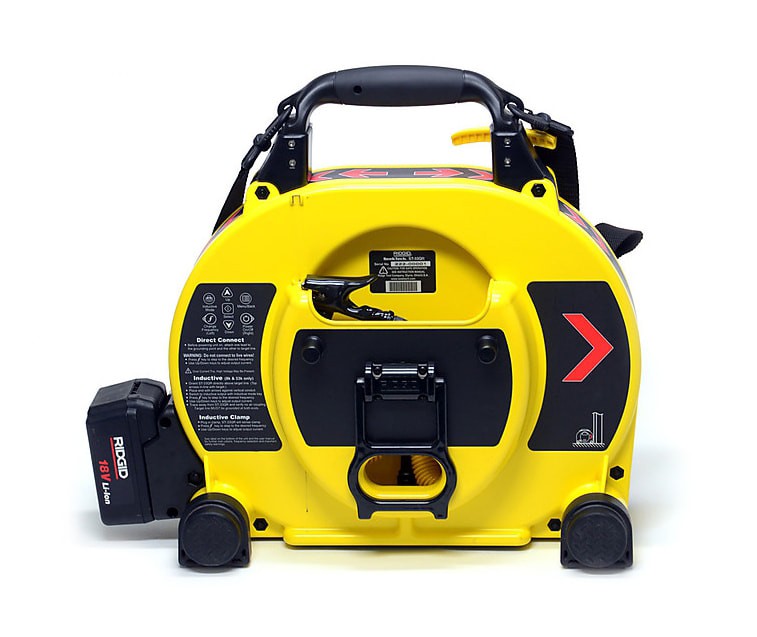

Усовершенствование моделей ST-33QR и ST-33Q+ состоит в добавлении разъема для аккумуляторов 18В, а так же в модели ST-33Q+ появилась возможность дистанционного управления передатчиком с помощью Bluetooth соединения. Управление передатчиком по Bluetooth возможно только при использовании трассоискателя RIDGID SeekTech SR-24.
Особенности генератора сигналов RIDGID SeekTech ST-33Q+:
- идеальный передатчик для индукционного поиска коммуникации,
- самый универсальный передатчик, доступный с прямым подключением на любой частоте от 10 Гц до 93 кГц,
- частоты индукционного режима: 8 и 33 кГц,
- повышенная эффективность и увеличенная дальность сигнала, восьмикратное увеличение мощности тока, подаваемого на коммуникацию: очень мощные индукционные катушки, максимальная мощность 10 Вт (регулируемая),
- ЖК-дисплей отображает мощность, частоты и состояние батареи,
- акустическая обратная связь подтверждает хорошее качество цепи перед началом поиска,
- вспомогательный поворотный механизм RIDGID SeekTech ST-33Q:

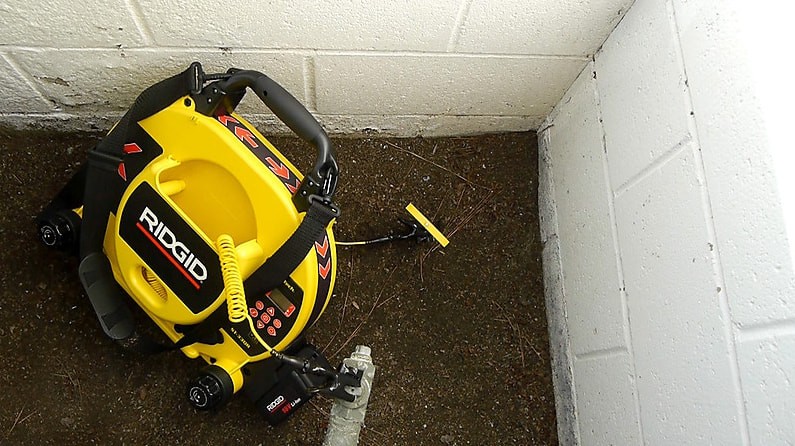

при использовании встроенного вспомогательного поворотного механизма генератор сигналов RIDGID SeekTech ST-33Q можно поворачивать и наклонять на угол 45. Наклон прибора может облегчить просмотр экрана при пользовании прибором,
можно также использовать и в индукционном режиме,

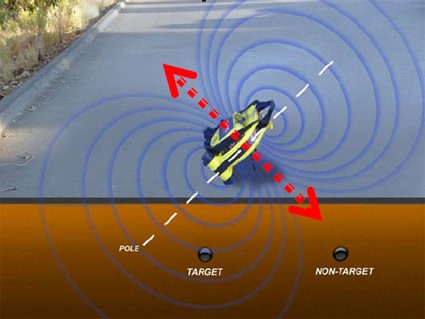

наклон генератора сигналов RIDGID SeekTech ST-33Q позволяет пользователю нацелить выходное поле на максимальное пересечение с искомым проводником, уменьшив при этом пересечение с полем ближайшего известного проводника, - удобный и простой в использовании.
Рабочие режимы генератора сигналов RIDGID SeekTech ST-33Q+:
Генератор сигналов RIDGID SeekTech ST-33Q может подавать активный сигнал отслеживания в целевой проводник 3-мя способами:
- Прямое подключение: через провода и зажимы. Провода генератора сигналов RIDGID SeekTech ST-33Q соединяют непосредственно с целевым проводником и с подходящим заземлением.
- Индукционные клещи RIDGID SeekTech: надеваются на трассируемую коммуникацию. Губки индукционных клещей RIDGID SeekTech охватывают целевой проводник, непосредственный контакт металл-металл отсутствует.
- Индукционный режим (внутренние обмотки генератора сигналов RIDGID SeekTech ST-33Q): генератор сигналов RIDGID SeekTech ST-33Q кладут на землю для излучения сигнала. Генератор сигналов RIDGID SeekTech ST-33Q располагают над коммуникацией (вдоль ее). Его внутренняя антенна формирует электромагнитное поле, которое наводит ток в целевом проводнике.
Компоненты генератора сигналов SeekTech ST-33Q+:
Применение линейного передатчика SeekTech ST-33Q+:
- самый идеальный передатчик для трассировки,
- используется с трассоискателями SeekTech,
- используеться с трассоискателями других производителей,
- передаёт выбранную частоту на трубопровод или кабель,
- передача частоты в пасивном и активном режиме,
- хорошее качество цепи перед началом поиска,
- поиск металлических трубопроводов под землей,
- поиск - обнаружение кабеля под землей (телефонный, силовой),
- обслуживание инженерных коммуникаций.
Основные
Вес без батарей, кг | 4,33 |
Вес с батареями, кг | 5 |
Максимальное напряжение, В | 42 |
Настройки мощности, мА | 5 - 400 (от батареек), до 1000 (NIMH аккумуляторы или внешний источник питания) |
Технические требования | Класс А |
Частота, кГц | Прямое подключение: 0,128, 1, 8, 33, 93, 262, любая заданная и добавленная пользователем частота |
Частота, кГц | Индукционное подключение: 8, 33 |
Выходная мощность, Вт | 10 (при использовании внешнего адаптера), 5 (при использовании батареек) |
Габаритные размеры (ДхШхВ), мм | 408 х 202 х 357 |
Комплект поставки
Генератор сигналов SeekTech ST-33Q - - 1 шт, |
Провода и клипсы для прямого соединения - - 1 шт, |
Заземляющий штырь - - 1 шт, |
Инструкция по эксплуатации - - 1 шт, |
Производитель | Ridgid |
