Описание
Панель управления ПУ Zota ЭВТ И1 9 кВт предназначена для управления электрическими котлами мощностью до 9 кВт. Является комплектующим изделием электрокотлов Zota «Econom» . Панель управления обеспечивает оптимальную работу системы в заданных пользователем режимах, автоматически поддерживая температуру воздуха в помещении от +10 до +35 оС и воды на выходе из котла от +30 до +90 оС. Наличие ступеней мощности позволяет более экономно использовать потребляемую электроэнергию. Необходимое количество работающих ступеней мощности выбирается вручную с помощью переключателя. Широкое распространение панели управления ПУ ЭВТ получили как прибор для поддержания температуры теплоносителя с помощью встроенного блока-ТЭН во всех твердотопливных, пеллетных, автоматических и полуавтоматических котлах «ZOTA». Данная модель панели управления позволяет настраивать 3 ступени мощности отопительного котла: 3, 6 и 9 кВт.

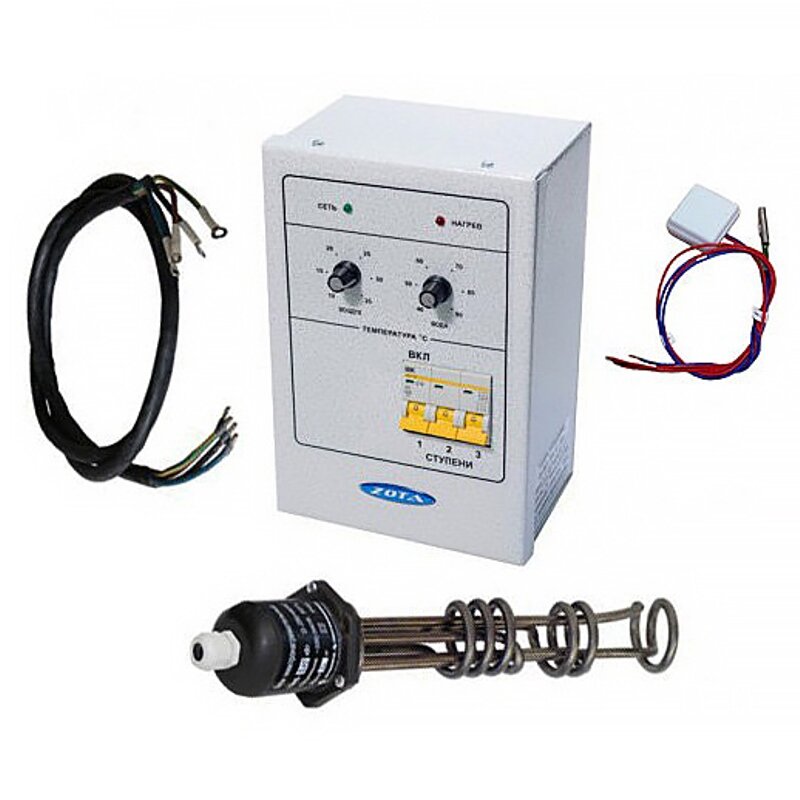

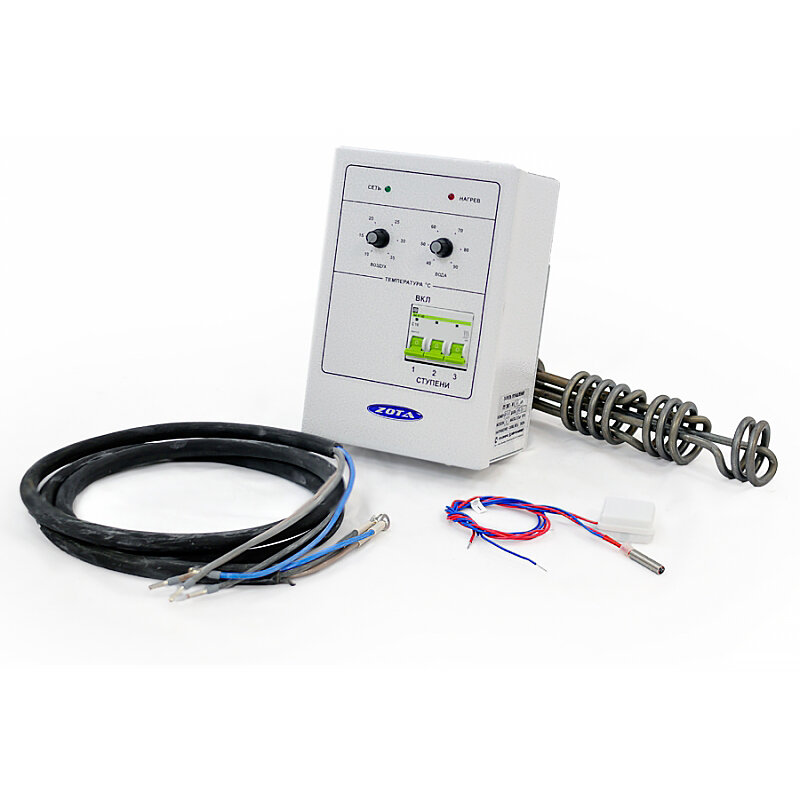

В случае перегрузки отопительного котла или при коротком замыкании в нагрузке, панель управления способна отключить электроводонагреватель. Контроль режима работы отопительного прибора осуществляется с помощью светодиодного индикатора. Питание панели осуществляется от источника трехфазного переменного тока напряжением 380 В частотой 50 Гц с глухозаземленной нейтралью. Отклонение напряжения питания от номинального значения в пределах ±10%. Допускается подключение панели ПУ ЭВТ-И1 к однофазной сети переменного тока напряжением 220 В при мощности нагрузки не более 9 кВт. Оболочка панели имеет степень защиты IP20. Масса панели управления – не более 2 кг. В комплект поставки ПУ также входят датчик температуры воздуха и датчик температуры воды.

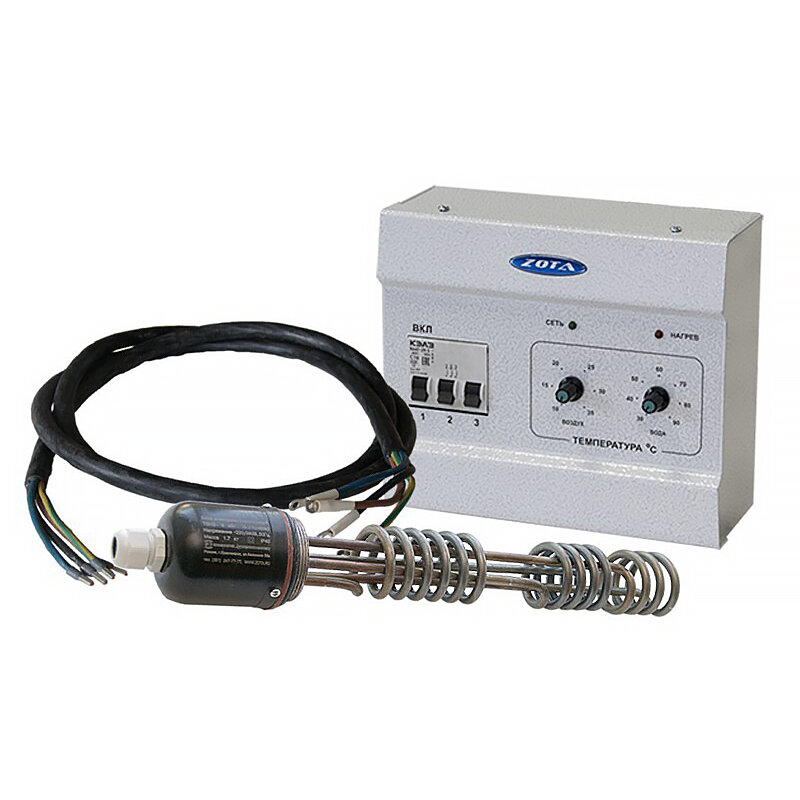

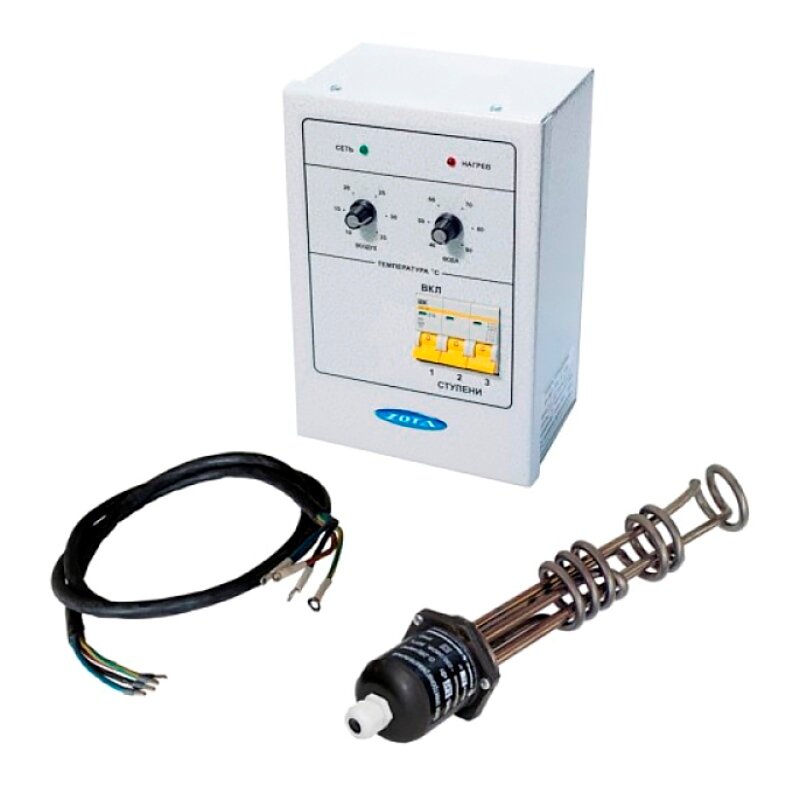

Корпус панели управления состоит из основания и крышки. На основании установлен вводной автомат, коммутатор нагрузки и монтажные колодки. На крышке установлена плата управления. Крышка крепится к основанию четырьмя винтами. Корпус панели изготовлен из листового металла толщиной 1 мм и окрашен полимерной краской. На передней панели расположены вводной автомат, регуляторы температуры воды и воздуха, светодиоды «Сеть» и «Нагрев». Купить панель управления ПУ Zota ЭВТ И1 9 кВт можно в интернет-магазине lavon-shop.ru по самой выгодной цене с доставкой.
Ед. измерения | шт. |
Длина | 230 мм |
Применение | электрический котел Zota Econom 9 |
Число степеней мощности | 3 |
Частота | 50 Гц |
Вес | 2.2 кг |
Материал корпуса | сталь |
Степень защиты | IP20 |
Напряжение | 220 / 380 В ± 10% |
Модель | ПУ ЭВТ И1 9 кВт |
Гарантия | 12 месяцев |
Подключение к сети | однофазное / трехфазное |
Страна | Россия |
Тип | панель управления электрическим котлом |
Настройка температуры | ручная – механические ручки регуляторов |
Индикация | да, «Сеть» / «Нагрев» |
Производитель | Zota |
Категория | комплектующие для отопительных котлов |
Поддержка температуры воздуха | +10… + 35 оС |
Датчик температуры воздуха | да, в комплекте |
Ширина | 240 мм |
Артикул | PU3443320009 |
Поддержка температуры воды | +30 … +90 оС |
Датчик температуры воды | да, в комплекте |
Высота | 120 мм |
Единица измерения | шт. |
Выбор ступеней мощности | ручной – механический переключатель |
Рабочая температура окружающей среды | +1 … +35 оС |
Монтаж | настенный вертикальный |
Ступени мощности | 3, 6, 9 кВт |
Толщина стали | 1 мм |
