Насосно-смесительный модуль Meibes Kombimix UK_MK с насосом Wilo PARA SC 7.0 (без сервопривода)

Насосно-смесительный модуль Meibes Kombimix UK_MK с насосом Wilo PARA SC 7.0 без сервопривода представляет собой универсальный насосный блок-модуль, специально разработанный для самой распространенной схемы обвязки в 3 контура: отопление, теплый пол, ГВС – для жилых домов до 350 кв. метров. Максимальная нагрузка на контур составляет 20 кВт. Модуль универсально подходит для применения как с настенными, так и с напольными котлами мощностью до 40 кВт (по 20 кВт на каждый контур). Коллектор оснащен возможностью подключения функции гидравлической стрелки – для работы со схемами как с котловым насосом, так и без него. Насосно-смесительный модуль полностью готов к монтажу. За счет применения погружных температурных датчиков обеспечивается еще более точное управление.

Данная модель насосно-смесительного модуля оснащена одним отопительным модулем со смесителем (серия MK) и одним отопительным модулем без смесителя (UK). Области применения: 1 прямой контур радиаторного отопления, 1 смесительный контур теплого пола / 1 контур загрузки бойлера ГВС, 1 смесительный контур теплого пола. Настенный распределительный коллектор можно перенастроить со стандартного на распределительный коллектор с низким перепадом давления при помощи переключающего клапана. Обратный клапан находится на подающей линии каждого отопительного контура. Дополнительно можно подсоединить третий отопительный контур, например, для подогрева хозяйственно-питьевой воды. Для присоединения модуля к отопительным контурам применяется внутренняя резьба G 3/4'. Для присоединения к отопительному котлу – внутренняя резьба G 1'.

Высокоэффективный циркуляционный насос Wilo PARA SC 7.0 предназначен для систем нагрева воды и отопления и оснащен встроенным регулятором перепада давления. Способ регулирования и напора (перепад давления) можно регулировать. Индекс SC означает автоматическую регулировку. Перепад давления регулируется за счет изменения частоты вращения насоса. Насос имеет резьбовое присоединение G 1', максимальный напор – 7 метров, напряжение – 230 В. Насос оснащен электродвигателем с мокрым ротором. Максимальная температура перекачиваемой жидкости – до +110 оС, рабочее давление – до 10 бар, класс защиты корпуса – IPX4. Насос оснащен светодиодными индикаторами, которые показывают неисправности, способ регулирования и выбранные характеристики. Управление насосом осуществляется с помощью кнопок.

В комплект поставки насосно-смесительного модуля входят 2 линии отопительного контура, подающая и обратная линия котла, дополнительная насосная группа для 3-го отопительного контура, шаровый кран с термостатом, изоляция, настенный распределительный коллектор, байпас-клапан для коллектора, 2 термостата на подающих линиях, обратный клапан на подающей линии. Межосевое расстояние к отопительным контурам – 90 мм, к котлу – 270 мм. Изготавливается из стали и латуни. Максимальная температура – до +110 оС, максимальное давление – до 6 бар. Купить насосно-смесительный модуль Meibes Kombimix UK_MK с насосом Wilo PARA SC 7.0 без сервопривода можно в интернет-магазине lavon-shop.ru по самой выгодной цене с доставкой.

Категория:

Страна

Германия

Производитель

Meibes

Серия

Kombimix UK_MK

Модель

26102.4OSRU

Категория

группы быстрого монтажа

Применение

контуры радиаторного отопления, теплого пола, ГВС

Тип

насосно-смесительная группа

Функция

снабжение теплом отопительных контуров через коллектор

Монтаж

настенный

Совместимость

напольные / настенные котлы отопления

Основные характеристики:

Число отопительных контуров

2

Возможность подключения дополнительного контура

да

Верхнее подключение к контурам потребителей

G 3/4' (DN 20) внутренняя резьба

Нижнее подключение к котлу

G 1' наружная резьба

Межосевое расстояние к контурам

90 мм

Межосевое расстояние к котлу

270 мм

Материалы

сталь, латунь

Рабочая температура

до +110 оС

Рабочее давление

6 бар

Габариты (ВхШхГ)

460х410х260 мм

Пропускная мощность

до 40 кВт (по 20 кВт на каждый контур)

Максимальная отопительная площадь

до 350 кв. метров

Диапазон измерения температуры термометром

0-120 оС

Насос:

Страна

Германия

Производитель

Wilo

Серия и модель

PARA 25-130/7-50/SC-12/I

Вид

высокоэффективный циркуляционный

Соединение

G 1'1/2 DN 32 резьбовое

Монтажная длина

180 мм

Максимальный напор

7 метров

Максимальная потребляемая мощность

50 Вт

Напряжение

230 В 50 Гц

Класс защиты

IPX4

Температура перекачиваемой жидкости

до +110 оС

Максимальное давление

10 бар

Управление

кнопочное электронное

Регулировка мощности

ручная / автоматическая

Число режимов частоты вращения

3

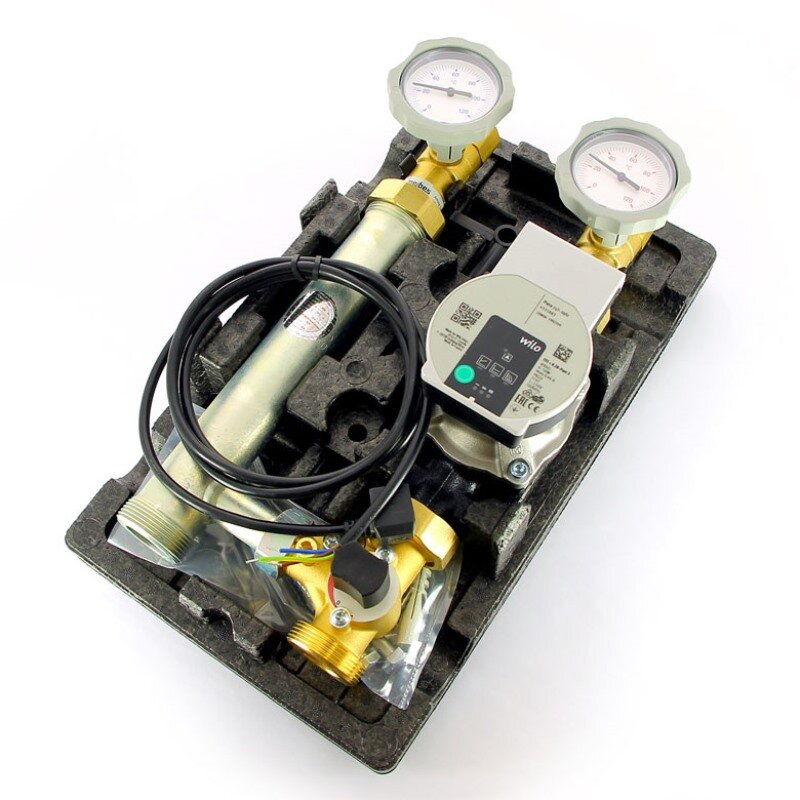

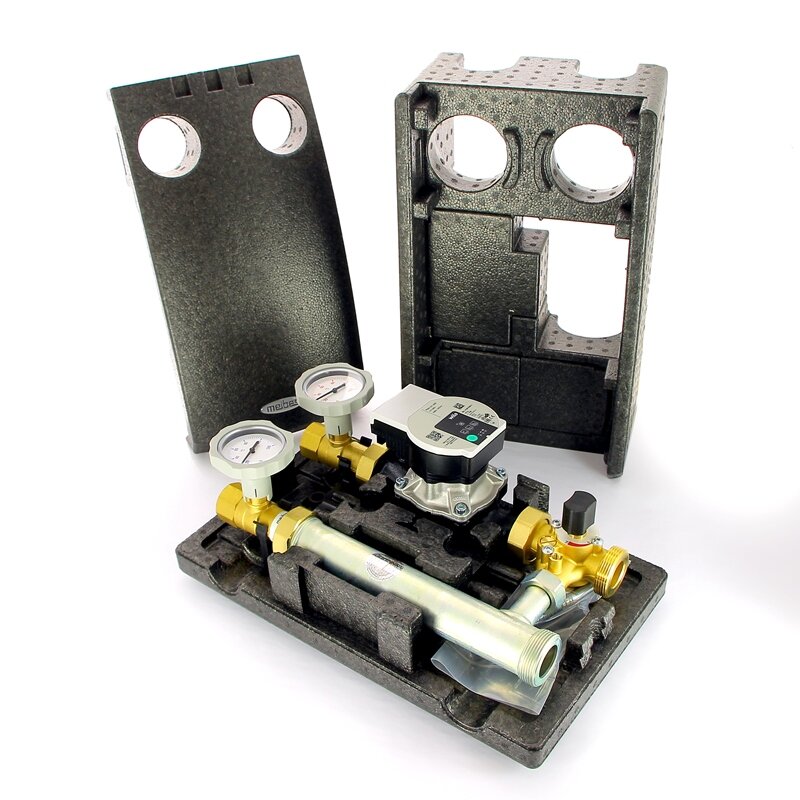

Комплектация:

Насос

да, х2

Трехходовой смеситель

да

Обратная линия отопительного контура

2 (масштабирование до 3, опционно)

Подающая линия отопительного контура

2 (масштабирование до 3, опционно)

Обратная линия котла

1

Подающая линия котла

1

Термометры

да, с погружными датчиками, 4 (на каждом контуре)

Шаровые краны

да, двухходовые, 4 (на каждом контуре)

Настенный распределительный коллектор

да

Байпас клапан для коллектора

да

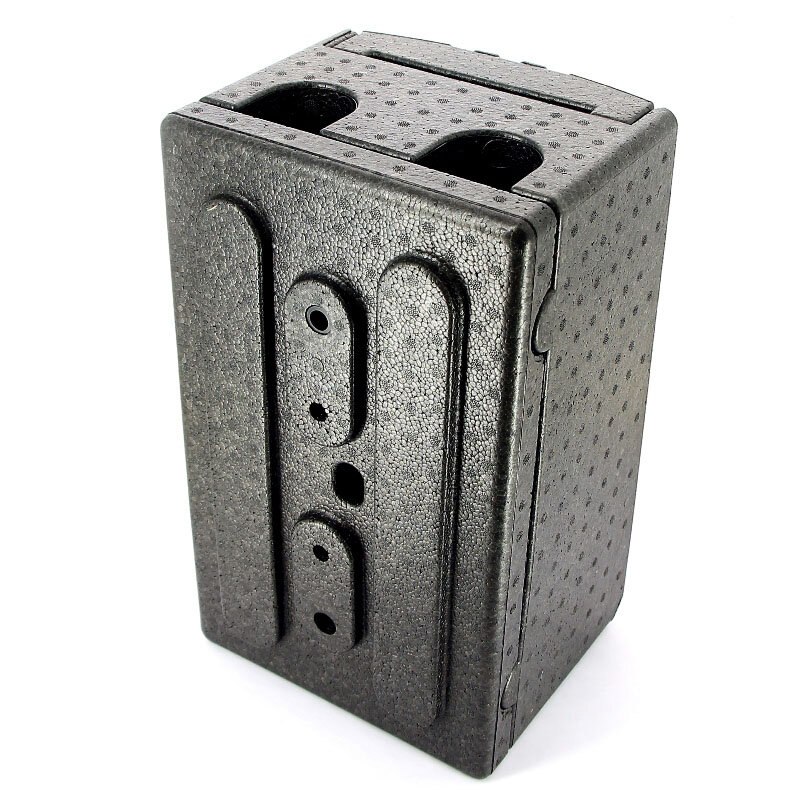

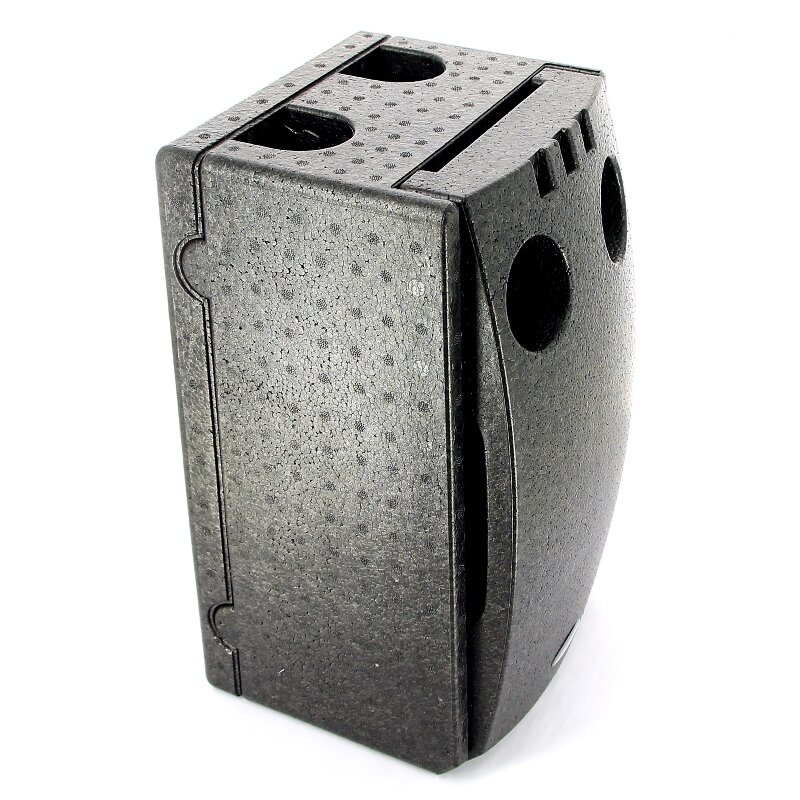

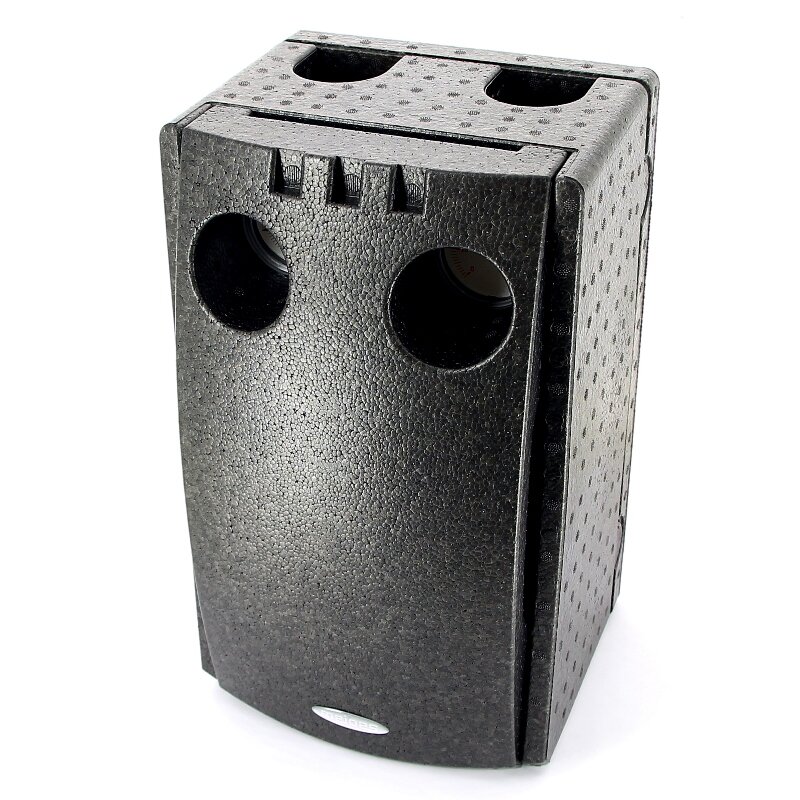

Термоизоляция

да, EPP, съемная блочная

Прокладки и уплотнения

EPDM, тефлон

Сервопривод

нет

Обратный клапан

да, на подающей линии

Габариты:

Устройство:

Гидравлическое подключение:

Устройство насоса:

Внешний вид и комплектация могут быть изменены производителем без специального уведомления.
