Насосно-смесительный модуль Meibes 1 без насоса, с сервоприводом, V-MK поколение 8

Насосно-смесительный модуль Meibes MK 1' без насоса с сервоприводом V-MK Поколение 8 предназначен для подачи теплоносителя, поступающего из нагревателя, на контур. Подача осуществляется c возможностью добавления теплоносителя из обратной линии, тем самым осуществляется управление температурой подающего теплоносителя. Группы с трехходовым смесителем МK предназначены для использования в контурах, в которых предусмотрено дополнительное регулирование температуры подачи, таких как: радиаторное отопление, теплые полы и другое. Чаще всего используется в качестве контура теплого пола, радиаторного отопления с погодозависимым регулированием. Для автоматического осуществления подмеса необходимо выбрать соответствующий электропривод и подключить его к управляющей автоматике.

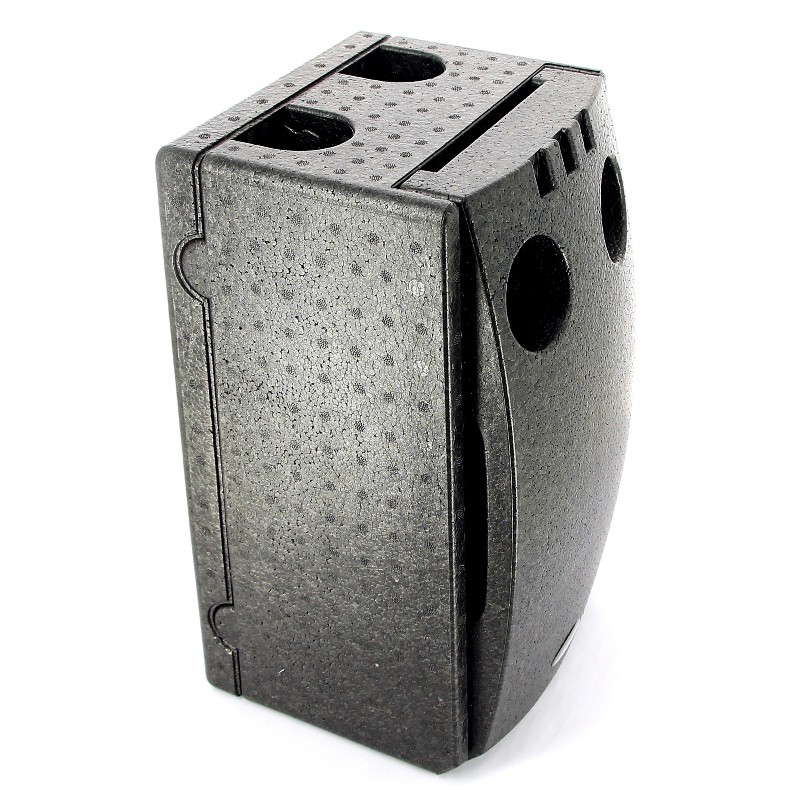

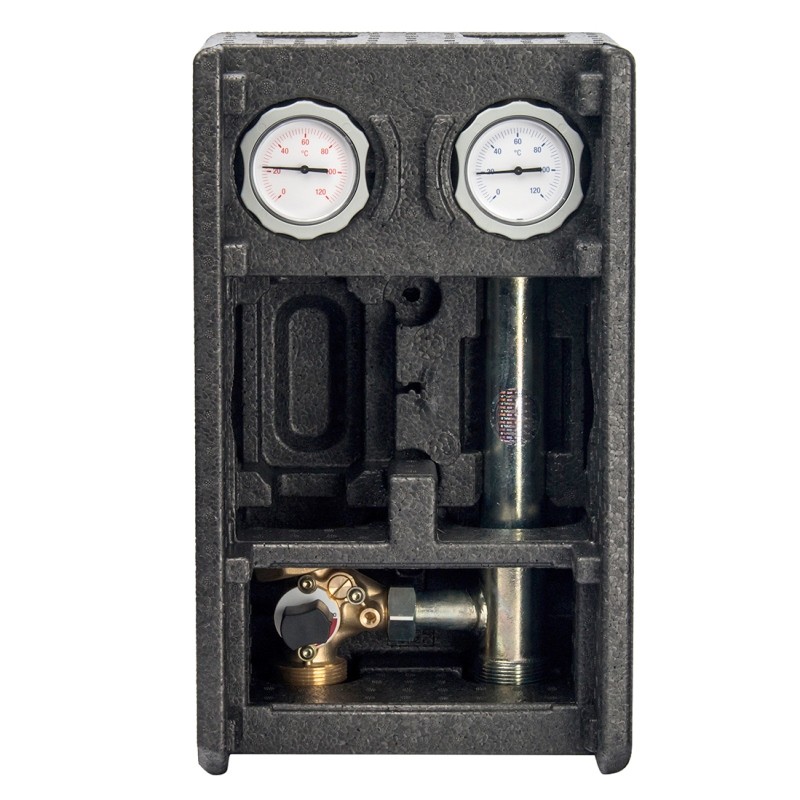

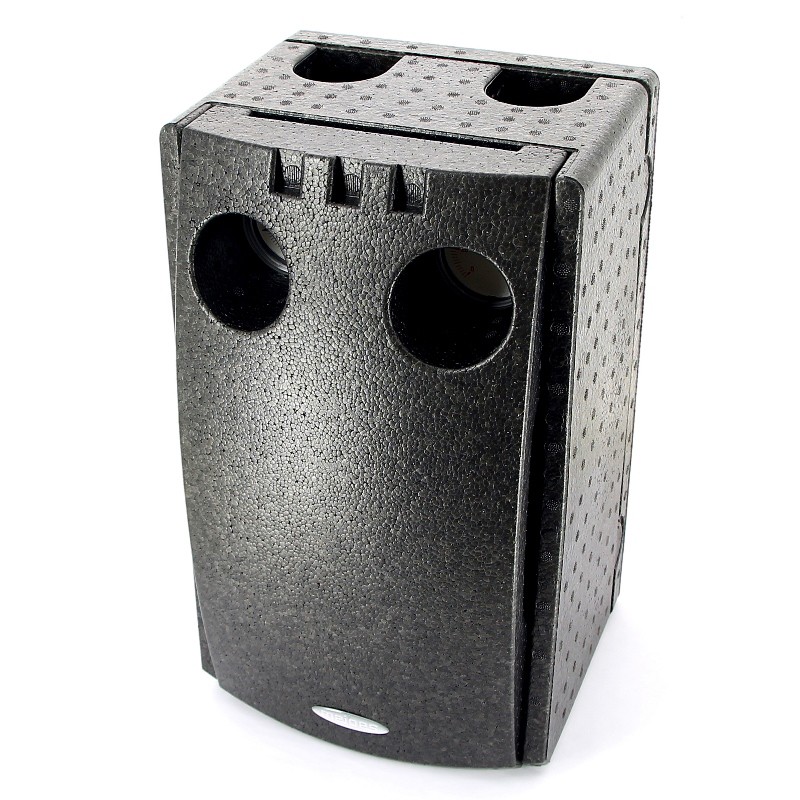

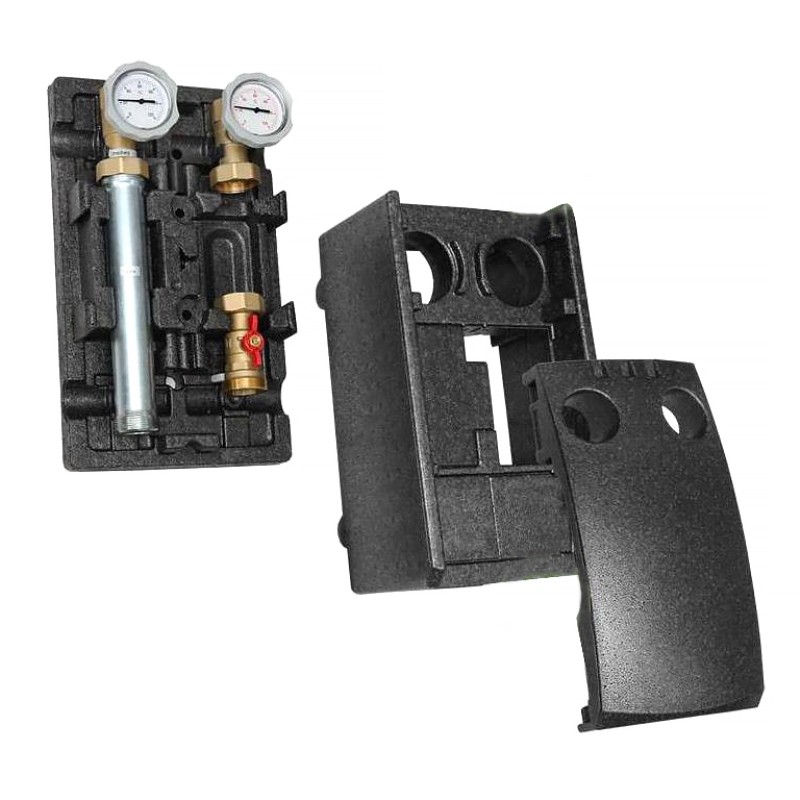

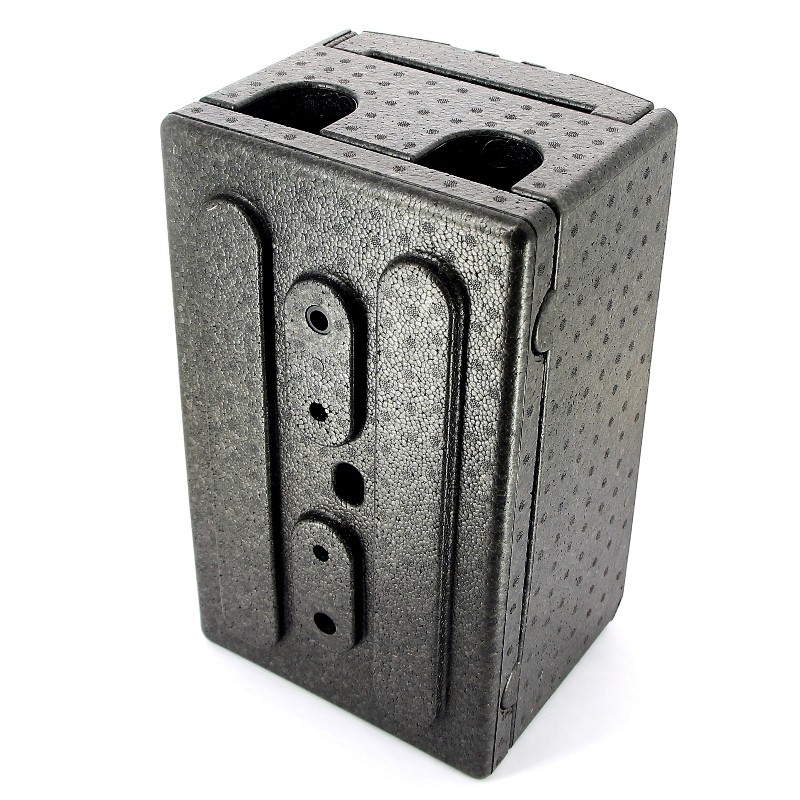

В комплект поставки входят: комплект креплений к стене, 2 термометра, шаровый кран с рукояткой, шаровый кран с рукояткой и встроенным обратным клапаном, трехходовой смеситель, стабилизатор жесткости, комплект соединительных уплотнений и комплект съемной изоляции EPP, электрический сервопривод. Модуль изготавливается из стали и латуни, уплотнения – из PTFE (без асбеста) и EPDM. В качестве теплоносителя можно использовать воду и пропиленгликолиевую смесь до 40%.

Наличие сервопривода V-MK обеспечивает автоматическое осуществление подмеса. Привод оснащен 2-метровым кабелем подключения 220 В. Предназначен для монтажа непосредственно на смесителе групп серии MK. Реверсивный синхронный сервопривод 220В /50Гц, цикл 140 секунд, переключатель режимов – ручной/автоматический и наглядная шкала степени открытия/закрытия, крутящий момент 6Нм.

Насосный комплект рассчитан на работу при максимальном давлении 6 бар и температуре теплоносителя +110 оС. Подключение к контуру котла – G 1 1/2' наружная резьба под плоское уплотнение, находится снизу. Подключение к контуру потребителя – G 1' внутренняя резьба, располагается сверху. Монтаж коллекторной группы осуществляется как отдельно в настенном варианте, так и на распределительной гребенке. Посадочное место насоса для всех типоразмеров групп MK составляет 180 мм. Межосевое расстояние – 125 мм. Купить насосно-смесительный модуль Meibes MK 1' без насоса с сервоприводом V-MK Поколение 8 можно в интернет-магазине lavon-shop.ru по самой выгодной цене с доставкой.

Категория:

Страна

Германия

Производитель

Meibes

Серия

MK

Модель

M66831EAMRU

Категория

группы быстрого монтажа

Применение

теплый пол, радиаторное отопление

Тип

насосно-смесительный модуль

Функция

подача теплоносителя от котла в контур со смешиванием

Монтаж

настенный / распределительный коллектор

Принцип действия

подмешивание теплоносителя из обратной линии в подающую

Основные характеристики:

Верхнее подключение к контуру потребителя

G 1' (DN 25) внутренняя резьба

Нижнее подключение к контуру котла

G 1'1/2 наружная резьба под плоское уплотнение

Межосевое расстояние

125 мм

Материалы

сталь, латунь

Рабочая температура

до +110 оС

Рабочее давление

6 бар

Габариты (ВхШхГ)

240х250х246 мм

Пропускная способность Kvs

6,2 куб.м/ч

Q max при разнице T=20 оC

48 кВт

Q max при разнице T=10 оC

24 кВт

Подключение насоса

G 1'1/2 накидная гайка

Посадочное место для насоса

180 мм

Теплоноситель

вода / пропиленгликолевая смесь 40%

Комплектация:

Насос

нет, опциально

Трехходовой смеситель

да

Электрический сервопривод

да, V-MK, 3-позиционный 220 В

Термометр

да, 2 (подающая и обратная линии)

Шаровые краны

да, двухходовые, 2 (подающая и обратная линия)

Стабилизатор жесткости

да

Обратный клапан

да, встроенный в шаровый кран

Изоляция

да, EPP, съемная блочная

Прокладки и уплотнения

EPDM, тефлон – комплект

Комплект для настенного монтажа

да

Гарантия

5 лет

Сервопривод:

Назначение

управление 3-ходовым смесителем MK и V-MK

Вид

трехпозиционный

Тип

реверсивный синхронный

Подключение

220 В, 50 Гц

Цикл

140 сек

Режимы

2

Переключатель режимов

ручной / автоматический

Крутящий момент

6 Нм

Кабель

да, 2 метра

Габариты и устройство:

Монтаж:

Обратный клапан:

Внешний вид и комплектация могут быть изменены производителем без специального уведомления.
