Насосно-смесительный модуль Meibes 1 1/4 подача слева, без насоса, MK, поколение 8

Насосно-смесительный модуль Meibes MK 1'1/4 без насоса подача слева Поколение 8 предназначен для подачи теплоносителя, поступающего из нагревателя, на контур. Подача осуществляется c возможностью добавления теплоносителя из обратной линии, тем самым осуществляется управление температурой подающего теплоносителя. Группы с трехходовым смесителем МK предназначены для использования в контурах, в которых предусмотрено дополнительное регулирование температуры подачи, таких как: радиаторное отопление, теплые полы и другое. Чаще всего используется в качестве контура теплого пола, радиаторного отопления с погодозависимым регулированием. Для автоматического осуществления подмеса необходимо выбрать соответствующий электропривод и подключить его к управляющей автоматике.

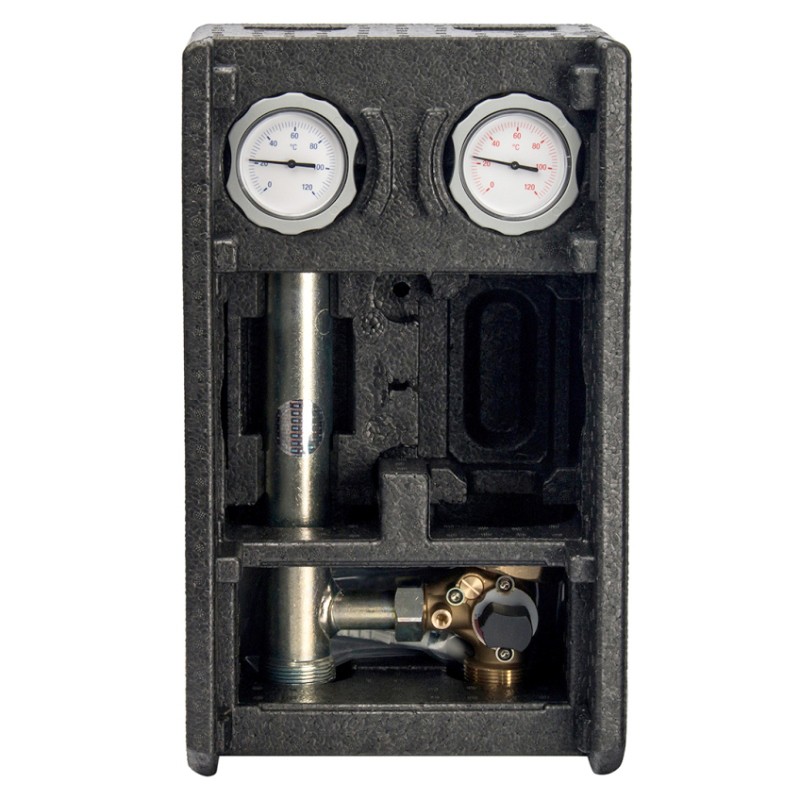

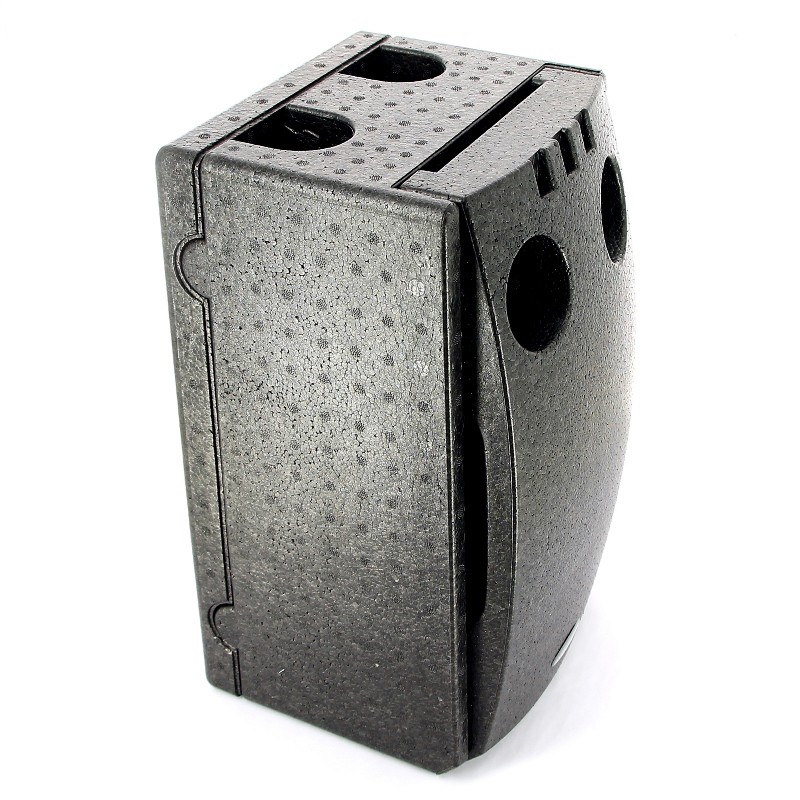

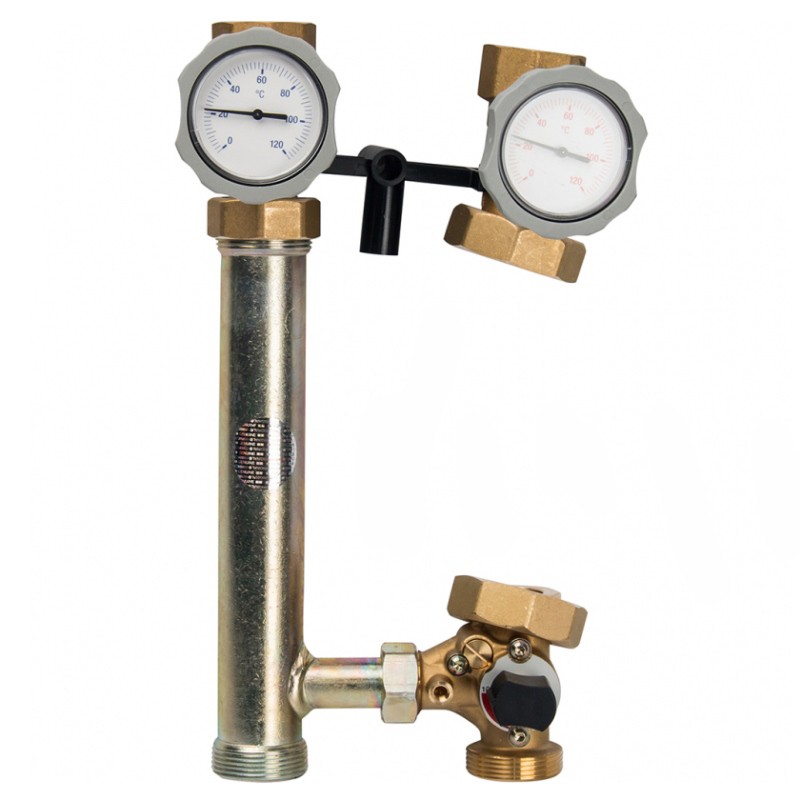

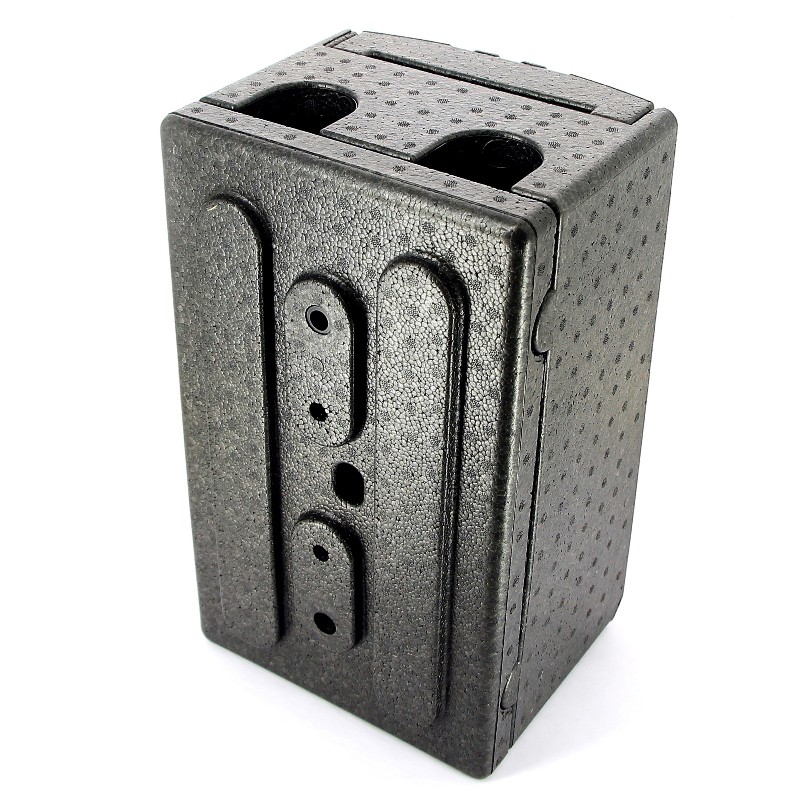

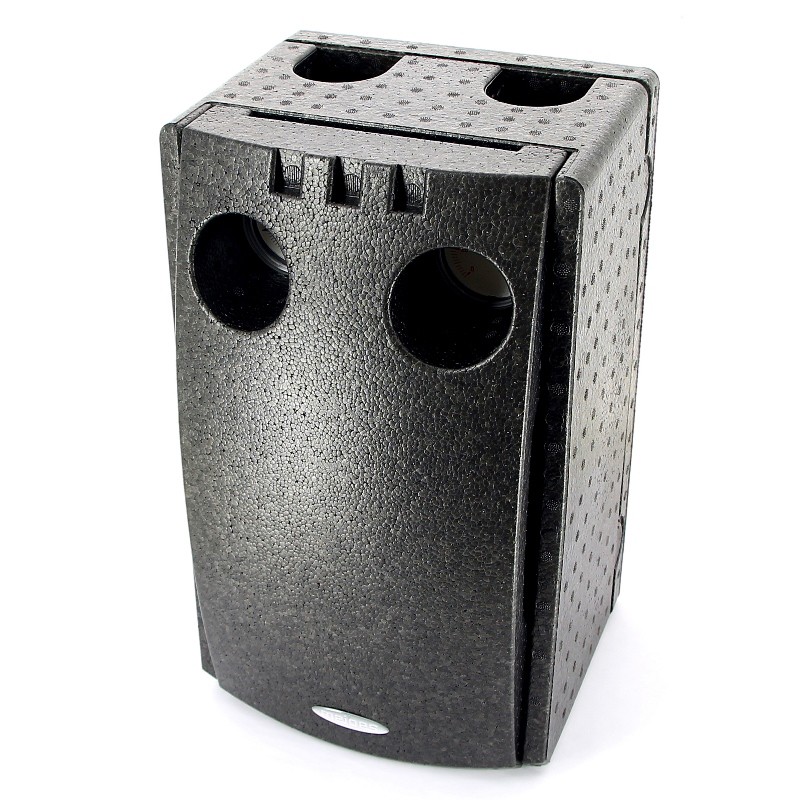

В комплект поставки входят: комплект креплений к стене, 2 термометра, шаровый кран с рукояткой, шаровый кран с рукояткой и встроенным обратным клапаном, трехходовой смеситель, стабилизатор жесткости, комплект соединительных уплотнений и комплект съемной изоляции EPP. Модуль изготавливается из стали и латуни, уплотнения – из PTFE (без асбеста) и EPDM. В качестве теплоносителя можно использовать воду и пропиленгликолиевую смесь до 40%.

Насосный комплект рассчитан на работу при максимальном давлении 6 бар и температуре теплоносителя +110 оС. Подключение к контуру котла – G 1 1/2' наружная резьба под плоское уплотнение, находится снизу. Подключение к контуру потребителя – G 1' внутренняя резьба, располагается сверху. Монтаж коллекторной группы осуществляется как отдельно в настенном варианте, так и на распределительной гребенке. Посадочное место насоса для всех типоразмеров групп MK составляет 180 мм. Подающая линия находится слева. Межосевое расстояние – 125 мм. Купить насосно-смесительный модуль Meibes MK 1'1/4 без насоса подача слева Поколение 8 можно в интернет-магазине lavon-shop.ru по самой выгодной цене с доставкой.

Страна

Германия

Производитель

Meibes

Серия

MK

Модель

ML66832EARU

Категория

группы быстрого монтажа

Применение

теплый пол, радиаторное отопление

Тип

насосно-смесительный модуль

Функция

подача теплоносителя от котла в контур со смешиванием

Монтаж

настенный / распределительный коллектор

Принцип действия

подмешивание теплоносителя из обратной линии в подающую

Верхнее подключение к контуру потребителя

G 1'1/4 (DN 32) внутренняя резьба

Нижнее подключение к контуру котла

G 1'1/2 наружная резьба под плоское уплотнение

Межосевое расстояние

125 мм

Материалы

сталь, латунь

Рабочая температура

до +110 оС

Рабочее давление

6 бар

Габариты (ВхШхГ)

240х250х246 мм

Пропускная способность Kvs

6,4 куб.м/ч

Q max при разнице T=20 оC

83 кВт

Q max при разнице T=10 оC

41 кВт

Подключение насоса

G 1'1/2 накидная гайка

Посадочное место для насоса

180 мм

Подающая линия

слева

Теплоноситель

вода / пропиленгликолевая смесь 40%

Насос

нет, опциально

Трехходовой смеситель

да

Термометр

да, 2 (подающая и обратная линии)

Шаровые краны

да, двухходовые, 2 (подающая и обратная линия)

Стабилизатор жесткости

да

Обратный клапан

да, встроенный в шаровый кран

Изоляция

да, EPP, съемная блочная

Прокладки и уплотнения

EPDM, тефлон – комплект

Комплект для настенного монтажа

да

Гарантия

5 лет

Внешний вид и комплектация могут быть изменены производителем без специального уведомления.
