Описание

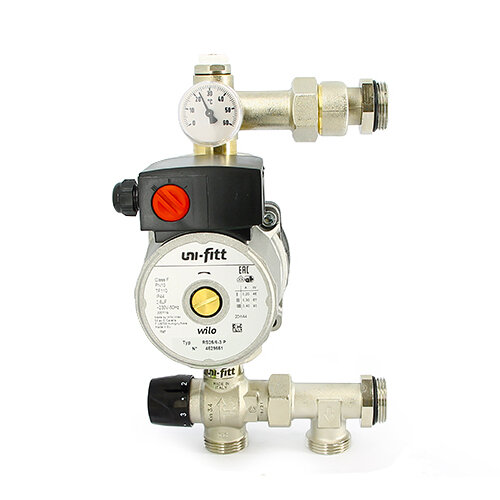

Насосно-смесительная группа Uni-Fitt SoloMix X с наружной резьбой 1' и насосом Wilo Star RS 25/6 130 предназначена для создания низкотемпературных систем отопления (типа «теплый пол»). Монтируется на коллекторной группе низкотемпературного контура, подключается к высокотемпературному контуру системы отопления. Насос группы обеспечивает циркуляцию в низкотемпературном контуре отопления. Заданная температура в низкотемпературном контуре поддерживается 3-ходовым термостатическим смесительным клапаном. Температура подачи теплоносителя отображается на термометре. Диапазон регулирования температуры теплоносителя во вторичном контуре – 20÷55 оС.
Насосно-смесительная группа Uni-Fitt SoloMix состоит из верхнего гидравлического блока (подача в низкотемпературный контур отопления), включающего автоматический клапан для удаления воздуха 1/2', контрольный термометр и эксцентрик с наружной резьбой со стороны подключения коллектора, нижнего гидравлического блока (возврат из низкотемпературного контура отопления), состоящего из 3-ходового термостатического смесительного клапана и тройника с наружной резьбой со стороны подключения коллектора и циркуляционного насоса. Наружная резьба оснащена контргайкой и прокладкой круглого сечения. Насос группы обеспечивает циркуляцию в низкотемпературном контуре отопления. Энергоэффективные насосы автоматически подстраиваются под изменения сопротивления системы тёплого пола, повышая комфорт и экономя электроэнергию.
Циркуляционный насос Wilo Star RS 25/6 130 с мокрым ротором предназначен для установки в трубах с ручной трехступенчатой регулировкой частоты вращения. Корпус насоса из серого чугуна, рабочее колесо из упрочненного стекловолокном синтетического материала, вал из нержавеющей стали с угольными подшипниками скольжения с металлической пропиткой. Надежность в эксплуатации благодаря перфорированному валу и фильтрующему устройству перед картриджем. Максимальный расход – 4,3 куб.м/ч, максимальный напор – 6 метров. Отвод воздуха происходит вручную.
Максимальная температура первичного контура отопления составляет 95 оС, максимальное давление – 10 бар, максимальный перепад давления первичного контура – 1,5 бар, минимальный перепад давления первичного контура – 0,05 бар. Коэффициент пропускной способности смесительного клапана составляет Kv 3. Шкала термометра – 0÷80 оС. Диаметр подключения к высоко- и низкотемпературному контуру – G 1' наружная резьба. Купить насосно-смесительную группу Uni-Fitt SoloMix X с наружной резьбой 1' и насосом Wilo Star RS 25/6 130 можно в интернет-магазине lavon-shop.ru по самой выгодной цене с доставкой.
Категория:
- Страна
- Россия
- Производитель
- Uni-Fitt
- Серия
- SoloMix X
- Модель
- 473W0800 с насосом Wilo
- Категория
- группы быстрого монтажа
- Применение
- низкотемпературные контуры (теплый пол)
- Тип
- насосно-смесительная группа
- Функция
- подача теплоносителя от котла в контур со смешиванием
- Монтаж
- настенный, на коллекторной группе
- Управление
- термосмеситель
Основные характеристики:
- Максимальная температура первичного контура
- +95 оС
- Максимальное давление
- 10 бар
- Максимальный перепад давления первичного контура
- 1,5 бар
- Минимальный перепад давления первичного контура
- 0,05 бар
- Диапазон регулирования температуры во вторичном контуре
- 20÷55 оС
- Коэффициент пропускной способности смесительного клапана
- Kv 3
- Тепловая мощность
- 10,5 кВт
- Шкала термометра
- 0÷80 оС
- Межосевое расстояние между коллекторами
- 210 (180-240) мм
- Число подключаемых контуров
- 1
- Подключение к высокотемпературному контуру
- G 1' наружная резьба
- Подключение к низкотемпературному контуру
- G 1' наружная резьба
- Монтажная длина насоса
- 130 мм
- Подключение насоса
- G 1'1/2
Комплектация:
- Насос
- да
- Подключение насоса
- между коллекторами
- Смесительный термостатический клапан
- да
- Настроечная ручка термосмесителя
- да
- Предохранительный термостат
- нет
- Контрольный термометр
- да
- Воздухоотводчик
- да, автоматический
- Тройник со стороны подключения коллектора
- да
- Эксцентрик
- да
- Шаровые краны
- нет
- Сервопривод
- нет
- Обратный клапан
- нет
- Кронштейны для монтажа
- нет
- Комплектация резьбы
- контргайка, прокладка круглого сечения
Насос:
- Страна
- Германия
- Производитель
- Wilo
- Серия и модель
- Star RS 25/6 130
- Вид
- циркуляционный
- Соединение
- G 1'1/2
- Монтажная длина
- 130 мм
- Максимальный напор
- 6 м
- Пропускная способность
- до 4 куб.м/ч
- Максимальная потребляемая мощность
- до 84 Вт
- Напряжение
- 230, В 50 Гц
- Самодиагностика
- да
- Класс защиты
- IP44
- Класс изоляции
- F
- Число режимов работы
- 3
- Частота вращения
- до 2840 об/мин
- Управление
- ручное
- Гарантия на группу
- 36 месяцев
Габариты:
Устройство:
Гидравлические характеристики термосмесителя:
Настройка температуры:
Гидравлические характеристики насоса:
Габариты насоса:
Внешний вид и комплектация могут быть изменены производителем без специального уведомления.
