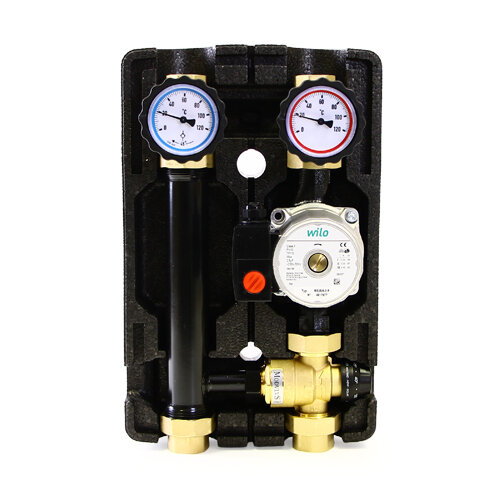

Насосно-смесительная группа UNI-FITT DN25 с термосмесителем Wilo Star RS 25/6

Насосно-смесительная группа Uni-Fitt DN25 с термосмесителем и насосом GrundfosWilo Star RS 25/6 предназначена для подачи теплоносителя в низкотемпературные контуры отопления, например, радиаторного отопления или для теплого пола. Контроль и автоматическое поддержание заданной температуры теплоносителя осуществляется в термосмесителе смешением теплоносителя из подающей и обратной линии. Применяется для создания многоконтурных систем отопления с индивидуальными насосами в отдельных контурах. Такие системы характеризуются высокой стабильностью работы, повышенными комфортностью и надёжностью. Модульная конструкция обеспечивает компактность и простоту монтажа. Монтировать насосную группу можно как отдельно, так и на распределительном коллекторе. Корпус насосной группы выполняется из латуни, блочная теплоизоляция – из вспененного полипропилена EPP.

Данная модель насосной группы 491 поставляется с термосмесительным клапаном мощностью до 14 кВт. Подача осуществляется c помощью циркуляционного насоса. В комплект поставки насосной группы входят термостатический смесительный клапан, шаровой кран обратной линии с обратным клапаном и встроенным термометром (цвет рукоятки синий, шкала температур от 0 до 120 оС), шаровой кран в линии подачи со встроенным термометром (цвет рукоятки красный, шкала температур от 0 до 120 оС), отсечной шаровый кран, накидные гайки для подключения насоса 1' 1/2 НГ, патрубок обратного трубопровода, блочная EPP изоляция (передний и задний кожух), обратный клапан и подключение к коллектору, а также циркуляционный насос. Монтажная длина циркуляционного насоса – 180 мм.

Циркуляционный насос Wilo Star RS 25/6 180 с мокрым ротором предназначен для установки в трубах с ручной трехступенчатой регулировкой частоты вращения. Корпус насоса из серого чугуна, рабочее колесо из упрочненного стекловолокном синтетического материала, вал из нержавеющей стали с угольными подшипниками скольжения с металлической пропиткой. Надежность в эксплуатации благодаря перфорированному валу и фильтрующему устройству перед картриджем. Максимальный расход – 4,3 куб.м/ч, максимальный напор – 6 метров. Отвод воздуха происходит вручную.

Подключение насосной группы к контуру системы отопления – G 1' внутренняя резьба, подключение к коллектору – G 1' внутренняя резьба. Максимальное рабочее давление – 10 бар, Kvs прямой насосной группы – 8, Kvs термосмесительного клапана – 3,3. Диапазон регулирования термосмесительного клапана составляет 20-45 оС. Межосевое расстояние между коллекторами составляет 125 мм. Купить насосно-смесительную группу Uni-Fitt DN25 с термосмесителем и насосом GrundfosWilo Star RS 25/6 можно в интернет-магазине lavon-shop.ru по самой выгодной цене с доставкой.

Категория:

Страна

Россия

Производитель

Uni-Fitt

Серия

491 (смешивание)

Модель

491W2500

Категория

группы быстрого монтажа

Применение

низкотемпературные контуры (отопление, теплый пол)

Тип

насосно-смесительная группа

Функция

подача теплоносителя от котла в контур со смешиванием

Монтаж

отдельный / на распределительном коллекторе

Управление

термосмеситель

Основные характеристики:

Максимальная температура первичного контура

+110 оС

Максимальное давление

10 бар

Kvs прямой насосной группы

8

Kvs термосмесительного клапана

3,3

Диапазон регулирования термосмесительного клапана

20-45 оС

Подключение к контуру системы отопления

G 1' внутренняя резьба

Подключение к коллектору

G 1' внутренняя резьба

Межосевое расстояние между коллекторами

125 мм

Материал корпуса

латунь

Материал теплоизоляционного кожуха

вспененный полипропилен EPP

Шкала температур термометров

0-120 оС

Монтажная длина насоса

180 мм

Подключение насоса

G 1'1/2

Гарантия на насосную группу

36 месяцев

Комплектация:

Насос

да

Подключение насоса

на подающей линии

Термостатический смесительный клапан

да

Трехходовой смесительный клапан с подключаемым байпасом

нет

Трехходовой смесительный клапан с подключаемым байпасом и приводом

нет

Патрубок обратного трубопровода

да

Подключение к коллектору

да

Обратный клапан

да, в шаровом кране обратной линии

Блочная EPP изоляция

да

Шаровой кран обратной линии

да

Шаровой кран линии подачи

да

Термометры

да, х2 – на подающей и обратной линиях

Накидные гайки для подключения насоса

да, G 1'1/2

Насос:

Страна

Германия

Производитель

Wilo

Серия и модель

Star RS 25/6 180

Вид

циркуляционный

Соединение

G 1'1/2

Монтажная длина

180 мм

Максимальный напор

6 м

Пропускная способность

до 4 куб.м/ч

Максимальная потребляемая мощность

до 84 Вт

Напряжение

230, В 50 Гц

Самодиагностика

да

Класс защиты

IP44

Класс изоляции

F

Число режимов работы

3

Частота вращения

до 2840 об/мин

Управление

ручное

Гарантия

12 месяцев

Габариты:

Устройство:

Переустановка подачи и обратки:

Настройка термосмесителя:

Гидравлические характеристики насоса:

Габариты насоса:

Внешний вид и комплектация могут быть изменены производителем без специального уведомления.
