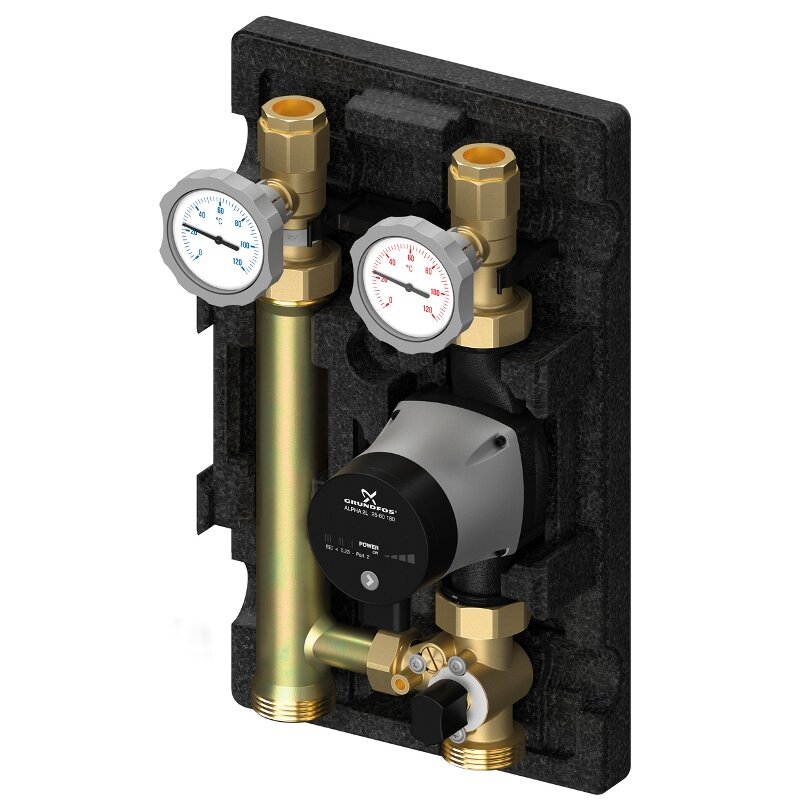

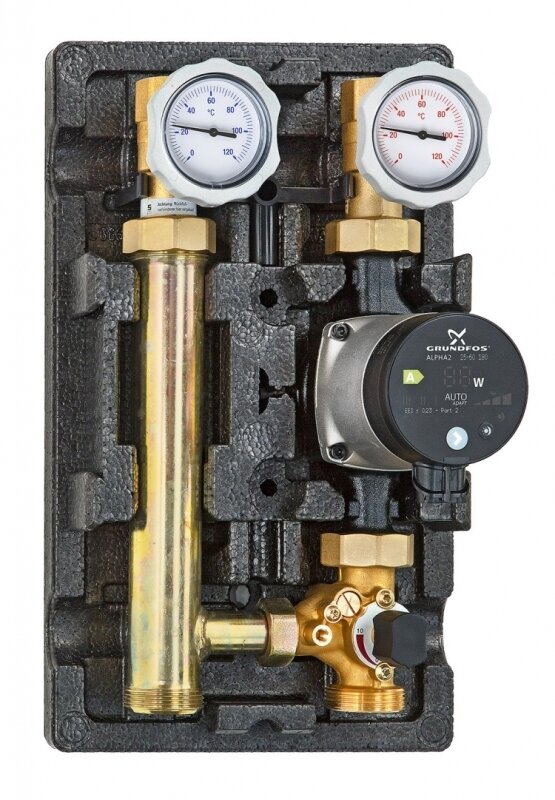

Насосно-смесительная группа UNI-FITT DN25, с 3-х ход. клапаном и сервоприводом, Grundfos UPM3 HYBRID 25-70 180

Насосно-смесительная группа Uni-Fitt DN25 с трехходовым смесительным клапаном, сервоприводом и насосом Grundfos Hybrid 25-70 180 применяется в контурах, где предусмотрено регулирование температуры подачи, таких как радиаторное отопление, теплые полы, системы нагрева воды и др., в том числе в системах с погодозависимым управлением. Наличие встроенного в смесительный клапан электрического сервопривода обеспечивает автоматическое регулирование температуры. Насосно-смесительная группа применяется для создания многоконтурных систем отопления с индивидуальными насосами в отдельных контурах. Такие системы характеризуются высокой стабильностью работы, повышенными комфортностью и надёжностью. Модульная конструкция обеспечивает компактность и простоту монтажа. Монтировать насосную группу можно как отдельно, так и на распределительном коллекторе. Корпус насосной группы выполняется из латуни, блочная теплоизоляция – из вспененного полипропилена EPP.

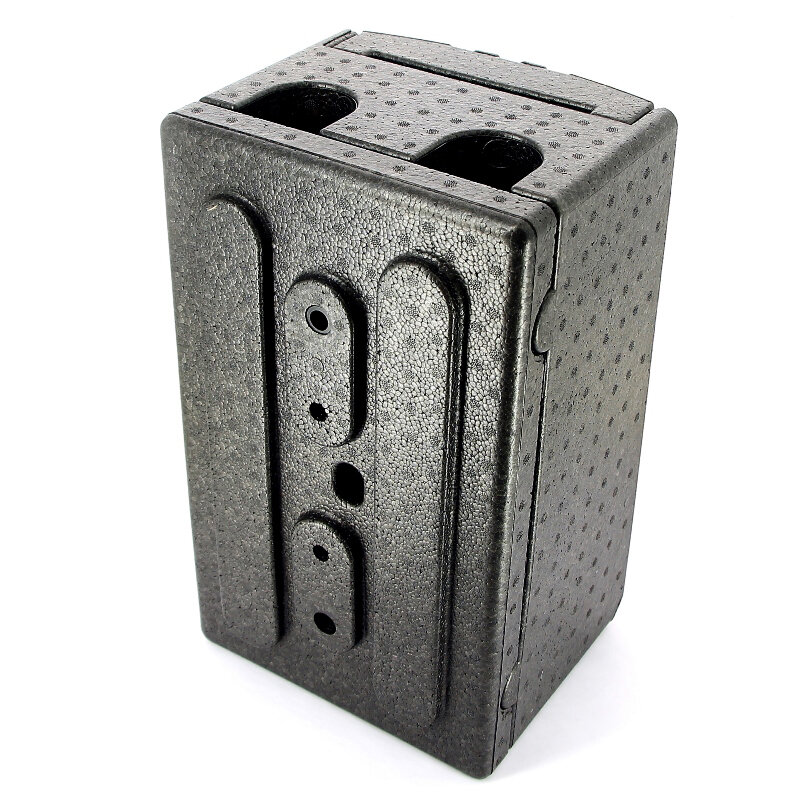

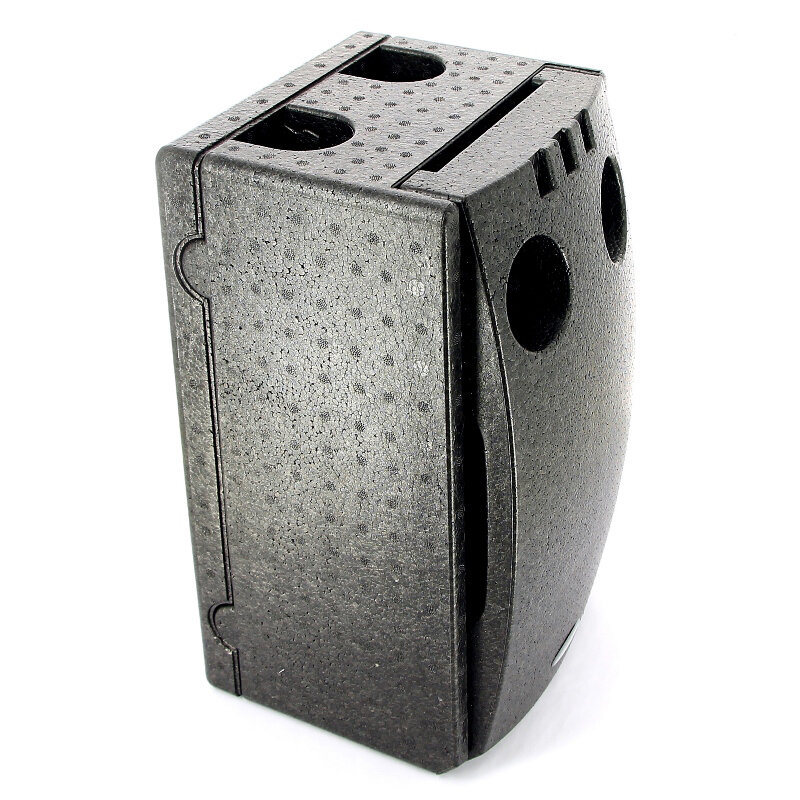

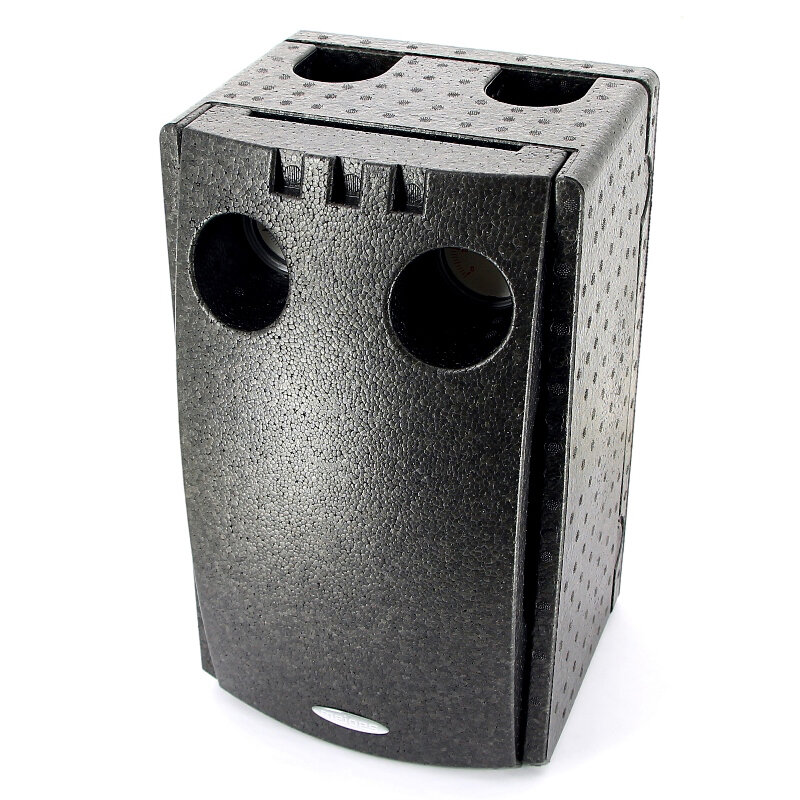

Данная модель насосной группы 493 поставляется с трехходовым смесительным клапаном с подключаемым байпасом и приводом мощностью до 31 кВт. Подача осуществляется c помощью циркуляционного насоса. В комплект поставки насосной группы входят трехходовой смесительный клапан с подключаемым байпасом и сервоприводом, шаровой кран обратной линии с обратным клапаном и встроенным термометром (цвет рукоятки синий, шкала температур от 0 до 120 оС), шаровой кран в линии подачи со встроенным термометром (цвет рукоятки красный, шкала температур от 0 до 120 оС), накидные гайки для подключения насоса 1' 1/2 НГ, патрубок обратного трубопровода, блочная EPP изоляция (передний и задний кожух), обратный клапан, подключение к коллектору, а также циркуляционный насос. Монтажная длина циркуляционного насоса – 180 мм, подключение – G 1' 1/2.

Энергоэффективный циркуляционный насос Grundfos Hybrid 25-70 представляет собой гибридную версию насосов с внешней и внутренней регулировкой. Насос потребляется на 25-87% меньше электроэнергии (в зависимости от выбранной частоты вращения), чем аналоги. Частота вращения у насоса – регулируемая. Устройство оборудовано электронно-коммутируемым двигателем (ECM) c ротором с постоянными магнитами и преобразователем частоты. Пользовательский интерфейс насоса состоит из одной кнопки, одного двухцветного светодиода и желтой светодиодной линейки. В зависимости от выбранном режима работы загорается определенная последовательность светодиодов – возможна настройка до 20 режимов работы. Насос оснащен функцией самодиагностики неисправностей.

Подключение насосной группы к контуру системы отопления – G 1' внутренняя резьба, подключение к коллектору – G 1' внутренняя резьба. Максимальное рабочее давление – 10 бар, Kvs прямой насосной группы – 8, Kvs трёхходового смесительного клапана – 7. Диапазон регулирования термосмесительного клапана составляет 20-45 оС. Межосевое расстояние между коллекторами составляет 125 мм. Купить насосно-смесительную группу Uni-Fitt DN25 с трехходовым смесительным клапаном, сервоприводом и насосом Grundfos Hybrid 25-70 180 можно в интернет-магазине lavon-shop.ru по самой выгодной цене с доставкой.

Страна

Россия

Производитель

Uni-Fitt

Серия

493 (смешивание с автоматическим управлением)

Модель

493H2500

Категория

группы быстрого монтажа

Применение

отопление, теплый пол, система нагрева воды

Тип

насосно-смесительная группа

Функция

подача теплоносителя от котла в контур со смешиванием

Монтаж

отдельный / на распределительном коллекторе

Управление

трехходовой термосмесительный клапан с автоуправлением

Максимальная температура первичного контура

+110 оС

Максимальное давление

10 бар

Kvs прямой насосной группы

8

Kvs трехходового смесительного клапана

7

Диапазон регулирования термосмесительного клапана

20-45 оС

Мощность трехходового смесителя

до 31 кВт

Напряжение питания электропривода клапана

~230±10% В, 50 Гц

Угол поворота привода

90 градусов

Тип управления привода

3Р

Время открытия

120 сек

Длина кабеля привода

1,9 м

Подключение к контуру системы отопления

G 1' внутренняя резьба

Подключение к коллектору

G 1' внутренняя резьба

Межосевое расстояние между коллекторами

125 мм

Материал корпуса

латунь

Материал теплоизоляционного кожуха

вспененный полипропилен EPP

Шкала температур термометров

0-120 оС

Монтажная длина насоса

180 мм

Подключение насоса

G 1'1/2

Гарантия на насосную группу

36 месяцев

Насос

да

Подключение насоса

на подающей линии

Термостатический смесительный клапан

нет

Трехходовой смесительный клапан с подключаемым байпасом

нет

Трехходовой смесительный клапан с подключаемым байпасом и приводом

да

Патрубок обратного трубопровода

да

Подключение к коллектору

да

Обратный клапан

да, в шаровом кране обратной линии

Блочная EPP изоляция

да

Шаровой кран обратной линии

да

Шаровой кран линии подачи

да

Термометры

да, х2 – на подающей и обратной линиях

Накидные гайки для подключения насоса

да, G 1'1/2

Страна

Дания

Производитель

Grundfos

Серия и модель

Grundfos UPM3 Hybrid 25-70 180

Вид

циркуляционный энергосберегающий

Соединение

G 1'1/2

Монтажная длина

180 мм

Максимальный напор

7 м

Пропускная способность

до 3,6 куб.м/ч

Максимальная потребляемая мощность

до 52 Вт

Напряжение

230, В 50 Гц

Самодиагностика

да

Класс защиты

IPX4D

Число режимов работы

многорежимный – до 20 режимов

Управление

ручное/автоматическое

Частота вращения

563-5991 об/мин

Гарантия

12 месяцев

Габариты:

Устройство:

Переустановка подачи и обратки:

Перестановка трехходового клапана:

Электроподключение привода клапана:

Гидравлические характеристики насоса:

Режимы работы насоса:

Внешний вид и комплектация могут быть изменены производителем без специального уведомления.
