Насосно-смесительная группа UNI-FITT DN25, с 3-х ход. клапаном, Grundfos UPM3 HYBRID 25-70 180

Код товара: 611-714-100
Нет в наличии
30 588 Р / шт.
Сообщить о снижении цены
Сообщить о снижении цены
Ваша просьба принята!

Вы получите уведомление при снижении стоимости товара на указанные Вами контакты
Ваш E-Mail
Номер моб. телефона (SMS)
Актуальность
- обязательно к заполнению
Проверка...

Описание

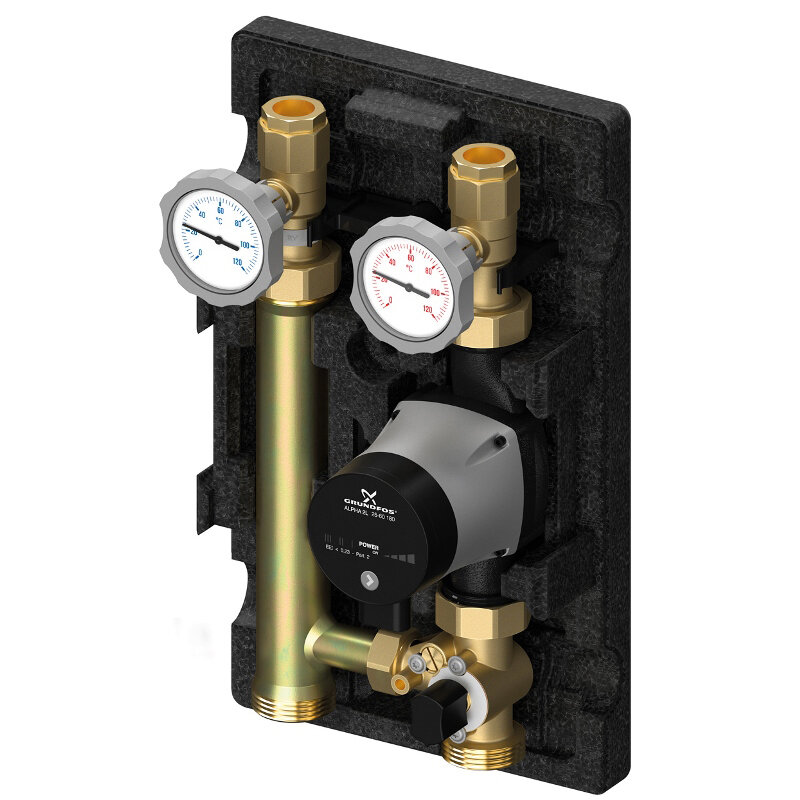

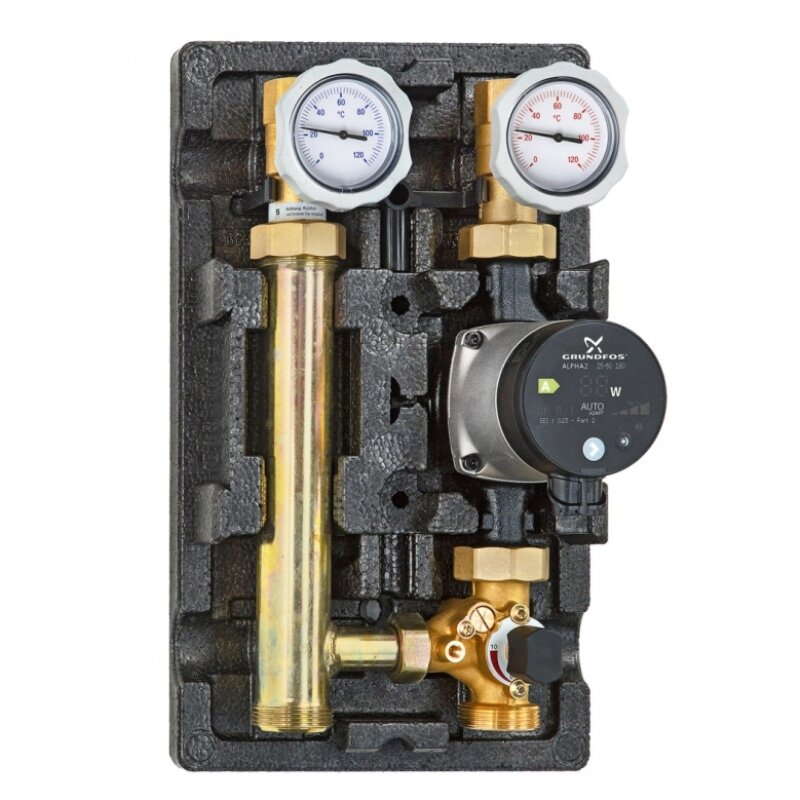

Насосно-смесительная группа Uni-Fitt DN25 с трехходовым смесительным клапаном и с насосом Grundfos Hybrid 25-70 180 применяется в контурах, где предусмотрено регулирование температуры подачи, таких как радиаторное отопление, теплые полы, системы нагрева воды и др., в том числе в системах с погодозависимым управлением. Для автоматического регулирования требуется установка сервопривода на смесительный клапан. Применяется для создания многоконтурных систем отопления с индивидуальными насосами в отдельных контурах. Такие системы характеризуются высокой стабильностью работы, повышенными комфортностью и надёжностью. Модульная конструкция обеспечивает компактность и простоту монтажа. Монтировать насосную группу можно как отдельно, так и на распределительном коллекторе. Корпус насосной группы выполняется из латуни, блочная теплоизоляция – из вспененного полипропилена EPP.

Данная модель насосной группы 492 поставляется с трехходовым смесительным клапаном с подключаемым байпасом мощностью до 31 кВт. Подача осуществляется c помощью циркуляционного насоса. В комплект поставки насосной группы входят трехходовой смесительный клапан, шаровой кран обратной линии с обратным клапаном и встроенным термометром (цвет рукоятки синий, шкала температур от 0 до 120 оС), шаровой кран в линии подачи со встроенным термометром (цвет рукоятки красный, шкала температур от 0 до 120 оС), накидные гайки для подключения насоса 1' 1/2 НГ, патрубок обратного трубопровода, блочная EPP изоляция (передний и задний кожух), обратный клапан, подключение к коллектору, а также циркуляционный насос. Монтажная длина циркуляционного насоса – 180 мм, подключение – G 1' 1/2.

Энергоэффективный циркуляционный насос Grundfos Hybrid 25-70 представляет собой гибридную версию насосов с внешней и внутренней регулировкой. Насос потребляется на 25-87% меньше электроэнергии (в зависимости от выбранной частоты вращения), чем аналоги. Частота вращения у насоса – регулируемая. Устройство оборудовано электронно-коммутируемым двигателем (ECM) c ротором с постоянными магнитами и преобразователем частоты. Пользовательский интерфейс насоса состоит из одной кнопки, одного двухцветного светодиода и желтой светодиодной линейки. В зависимости от выбранном режима работы загорается определенная последовательность светодиодов – возможна настройка до 20 режимов работы. Насос оснащен функцией самодиагностики неисправностей.

Подключение насосной группы к контуру системы отопления – G 1' внутренняя резьба, подключение к коллектору – G 1' внутренняя резьба. Максимальное рабочее давление – 10 бар, Kvs прямой насосной группы – 8, Kvs трёхходового смесительного клапана – 7. Диапазон регулирования термосмесительного клапана составляет 20-45 оС. Межосевое расстояние между коллекторами составляет 125 мм. Купить насосно-смесительную группу Uni-Fitt DN25 с трехходовым смесительным клапаном и с насосом Grundfos Hybrid 25-70 180можно в интернет-магазине lavon-shop.ru по самой выгодной цене с доставкой.

Категория:
Страна
Россия
Производитель
Uni-Fitt
Серия
492 (смешивание)
Модель
492H2500
Категория
группы быстрого монтажа
Применение
отопление, теплый пол, система нагрева воды
Тип
насосно-смесительная группа
Функция
подача теплоносителя от котла в контур со смешиванием
Монтаж
отдельный / на распределительном коллекторе
Управление
трехходовой термосмесительный клапан

Основные характеристики:
Максимальная температура первичного контура
+110 оС
Максимальное давление
10 бар
Kvs прямой насосной группы
8
Kvs трехходового смесительного клапана
7
Диапазон регулирования термосмесительного клапана
20-45 оС
Мощность трехходового смесителя
до 31 кВт
Подключение к контуру системы отопления
G 1' внутренняя резьба
Подключение к коллектору
G 1' внутренняя резьба
Межосевое расстояние между коллекторами
125 мм
Материал корпуса
латунь
Материал теплоизоляционного кожуха
вспененный полипропилен EPP
Шкала температур термометров
0-120 оС
Монтажная длина насоса
180 мм
Подключение насоса
G 1'1/2
Гарантия на насосную группу
36 месяцев

Комплектация:
Насос
да
Подключение насоса
на подающей линии
Термостатический смесительный клапан
нет
Трехходовой смесительный клапан с подключаемым байпасом
да
Трехходовой смесительный клапан с подключаемым байпасом и приводом
нет
Патрубок обратного трубопровода
да
Подключение к коллектору
да
Обратный клапан
да, в шаровом кране обратной линии

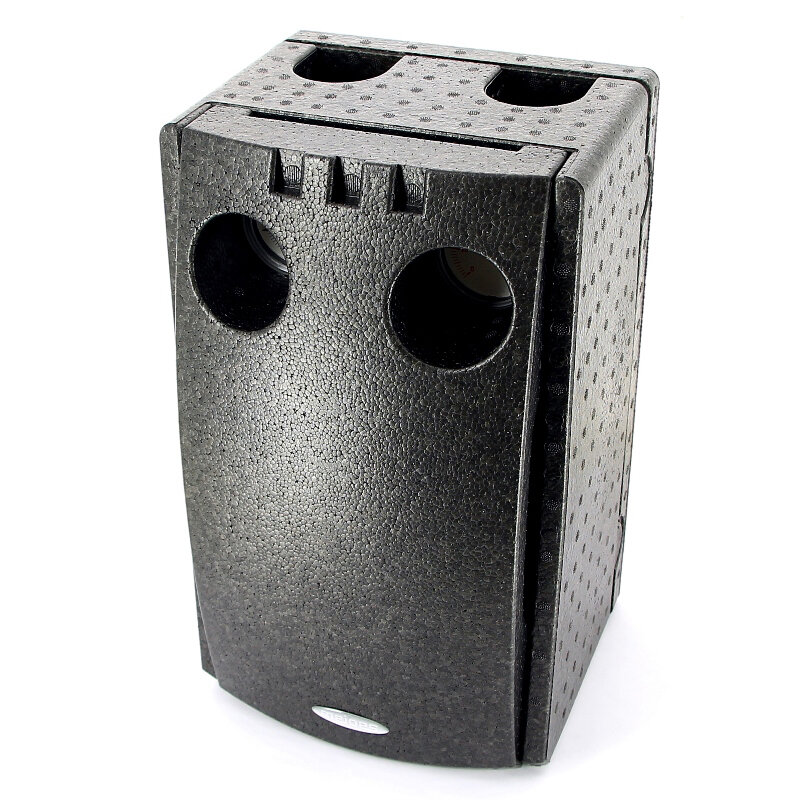

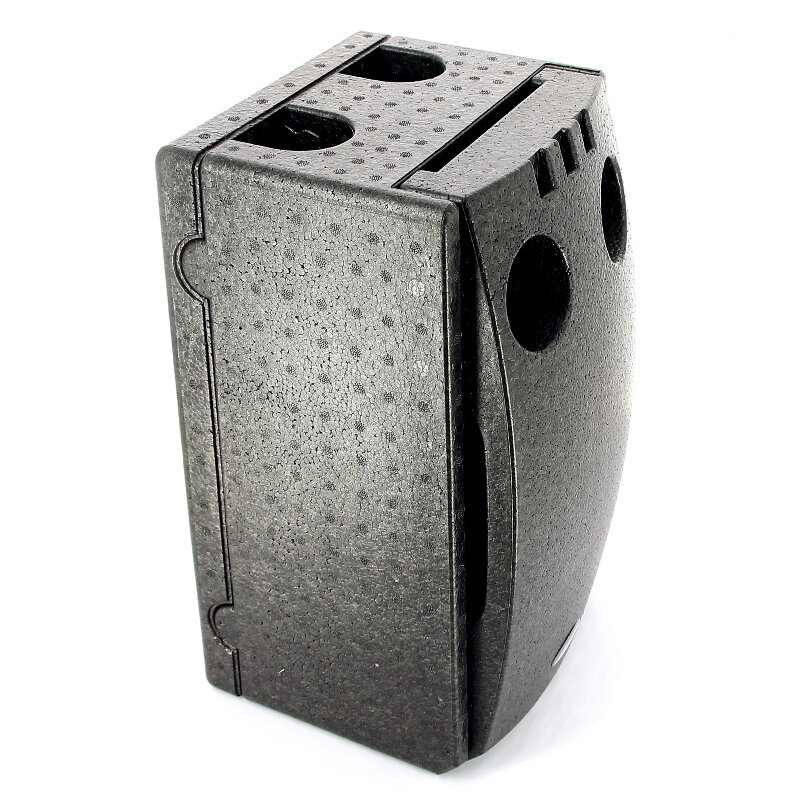

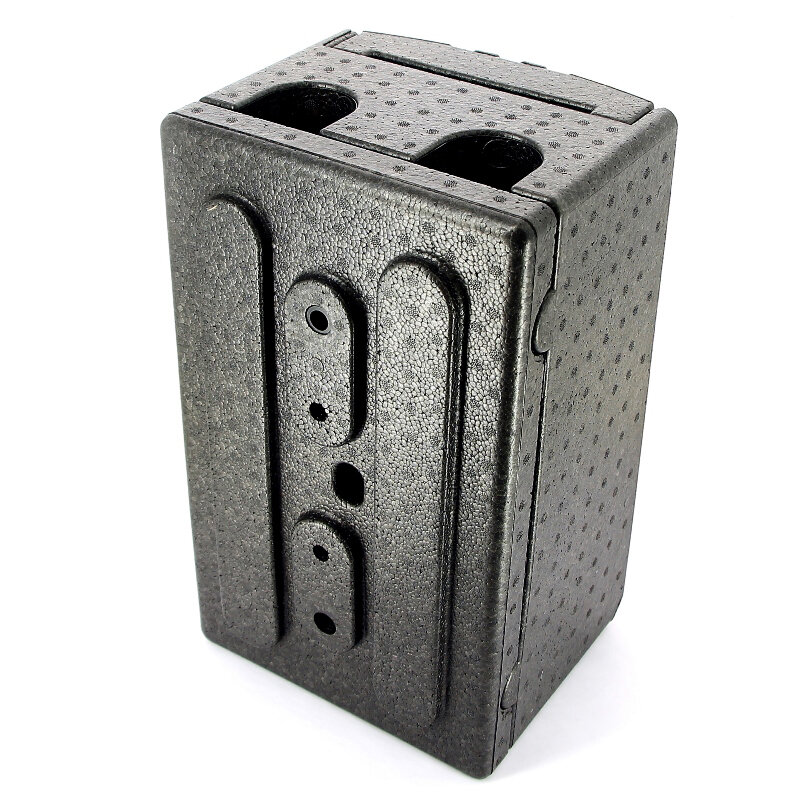

Блочная EPP изоляция
да
Шаровой кран обратной линии
да
Шаровой кран линии подачи
да
Термометры
да, х2 – на подающей и обратной линиях
Накидные гайки для подключения насоса
да, G 1'1/2

Насос:
Страна
Дания
Производитель
Grundfos
Серия и модель
Grundfos UPM3 Hybrid 25-70 180
Вид
циркуляционный энергосберегающий
Соединение
G 1'1/2
Монтажная длина
180 мм
Максимальный напор
7 м
Пропускная способность
до 3,6 куб.м/ч
Максимальная потребляемая мощность
до 52 Вт
Напряжение
230, В 50 Гц
Самодиагностика
да
Класс защиты
IPX4D
Число режимов работы
многорежимный – до 20 режимов
Управление
ручное/автоматическое
Частота вращения
563-5991 об/мин
Гарантия
12 месяцев

Габариты:



Устройство:



Переустановка подачи и обратки:



Перестановка трехходового клапана:



Гидравлические характеристики насоса:



Режимы работы насоса:



Внешний вид и комплектация могут быть изменены производителем без специального уведомления.
