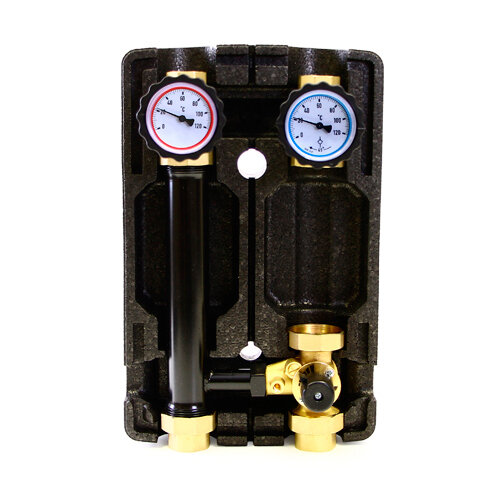

Насосно-смесительная группа UNI-FITT DN25 с 3-х ход. клапаном без насоса

Насосно-смесительная группа Uni-Fitt DN25 с трехходовым смесительным клапаном без насоса применяется в контурах, где предусмотрено регулирование температуры подачи, таких как радиаторное отопление, теплые полы, системы нагрева воды и др., в том числе в системах с погодозависимым управлением. Для автоматического регулирования требуется установка сервопривода на смесительный клапан. Применяется для создания многоконтурных систем отопления с индивидуальными насосами в отдельных контурах. Такие системы характеризуются высокой стабильностью работы, повышенными комфортностью и надёжностью. Модульная конструкция обеспечивает компактность и простоту монтажа. Монтировать насосную группу можно как отдельно, так и на распределительном коллекторе. Корпус насосной группы выполняется из латуни, блочная теплоизоляция – из вспененного полипропилена EPP.

Данная модель насосной группы 492 поставляется с трехходовым смесительным клапаном с подключаемым байпасом мощностью до 31 кВт. Подача осуществляется c помощью циркуляционного насоса (в комплект не входит, опционно). В комплект поставки насосной группы входят трехходовой смесительный клапан, шаровой кран обратной линии с обратным клапаном и встроенным термометром (цвет рукоятки синий, шкала температур от 0 до 120 оС), шаровой кран в линии подачи со встроенным термометром (цвет рукоятки красный, шкала температур от 0 до 120 оС), накидные гайки для подключения насоса 1' 1/2 НГ, патрубок обратного трубопровода, блочная EPP изоляция (передний и задний кожух), обратный клапан и подключение к коллектору. Монтажная длина циркуляционного насоса – 180 мм, подключение – G 1' 1/2.

Подключение насосной группы к контуру системы отопления – G 1' внутренняя резьба, подключение к коллектору – G 1' внутренняя резьба. Максимальное рабочее давление – 10 бар, Kvs прямой насосной группы – 8, Kvs трёхходового смесительного клапана – 7. Диапазон регулирования термосмесительного клапана составляет 20-45 оС. Межосевое расстояние между коллекторами составляет 125 мм. Купить насосно-смесительную группу Uni-Fitt DN25 с трехходовым смесительным клапаном без насоса можно в интернет-магазине lavon-shop.ru по самой выгодной цене с доставкой.

Категория:

Страна

Россия

Производитель

Uni-Fitt

Серия

492 (смешивание)

Модель

492B2500

Категория

группы быстрого монтажа

Применение

отопление, теплый пол, система нагрева воды

Тип

насосно-смесительная группа

Функция

подача теплоносителя от котла в контур со смешиванием

Монтаж

отдельный / на распределительном коллекторе

Управление

трехходовой термосмесительный клапан

Основные характеристики:

Максимальная температура первичного контура

+110 оС

Максимальное давление

10 бар

Kvs прямой насосной группы

8

Kvs трехходового смесительного клапана

7

Диапазон регулирования термосмесительного клапана

20-45 оС

Мощность трехходового смесителя

до 31 кВт

Подключение к контуру системы отопления

G 1' внутренняя резьба

Подключение к коллектору

G 1' внутренняя резьба

Межосевое расстояние между коллекторами

125 мм

Материал корпуса

латунь

Материал теплоизоляционного кожуха

вспененный полипропилен EPP

Шкала температур термометров

0-120 оС

Монтажная длина насоса

180 мм

Подключение насоса

G 1'1/2

Гарантия на насосную группу

36 месяцев

Комплектация:

Насос

нет

Подключение насоса

на подающей линии

Термостатический смесительный клапан

нет

Трехходовой смесительный клапан с подключаемым байпасом

да

Трехходовой смесительный клапан с подключаемым байпасом и приводом

нет

Патрубок обратного трубопровода

да

Подключение к коллектору

да

Обратный клапан

да, в шаровом кране обратной линии

Блочная EPP изоляция

да

Шаровой кран обратной линии

да

Шаровой кран линии подачи

да

Термометры

да, х2 – на подающей и обратной линиях

Накидные гайки для подключения насоса

да, G 1'1/2

Габариты:

Устройство:

Переустановка подачи и обратки:

Перестановка трехходового клапана:

Внешний вид и комплектация могут быть изменены производителем без специального уведомления.

Характеристики:
