Описание

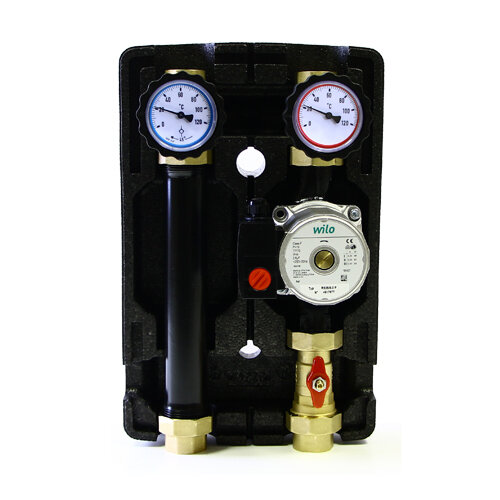

Насосная группа Uni-Fitt DN25 с насосом Wilo Star RS 25/6 применяется в контурах, где предусмотрено регулирование температуры подачи, таких как радиаторное отопление, теплые полы, системы нагрева воды и др., в том числе в системах с погодозависимым управлением. Насосная группа применяется для создания многоконтурных систем отопления с индивидуальными насосами в отдельных контурах. Такие системы характеризуются высокой стабильностью работы, повышенными комфортностью и надёжностью. Модульная конструкция обеспечивает компактность и простоту монтажа. Монтировать насосную группу можно как отдельно, так и на распределительном коллекторе. Корпус насосной группы выполняется из латуни, блочная теплоизоляция – из вспененного полипропилена EPP.
Данная модель насосной группы 490 без смесителя мощностью до 50 кВт предназначена для подачи теплоносителя в высокотемпературные контуры системы: радиаторного отопления, теплообменник горячего водоснабжения и т.д. Подача осуществляется c помощью циркуляционного насоса. Насос может работать как независимо, так и по команде от термостата или систем управления автоматики котла (не поставляется). В комплект поставки насосной группы входят шаровой кран обратной линии с обратным клапаном и встроенным термометром (цвет рукоятки синий, шкала температур от 0 до 120 оС), шаровой кран в линии подачи со встроенным термометром (цвет рукоятки красный, шкала температур от 0 до 120 оС), отсечной шаровый кран, патрубок обратного трубопровода и блочная EPP изоляция (передний и задний кожух), а также циркуляционный насос. Монтажная длина циркуляционного насоса – 180 мм, подключение – G 1' 1/2.
Циркуляционный насос Wilo Star RS 25/6 180 с мокрым ротором предназначен для установки в трубах с ручной трехступенчатой регулировкой частоты вращения. Корпус насоса из серого чугуна, рабочее колесо из упрочненного стекловолокном синтетического материала, вал из нержавеющей стали с угольными подшипниками скольжения с металлической пропиткой. Надежность в эксплуатации благодаря перфорированному валу и фильтрующему устройству перед картриджем. Максимальный расход – 4,3 куб.м/ч, максимальный напор – 6 метров. Отвод воздуха происходит вручную.
Подключение насосной группы к контуру системы отопления – G 1' внутренняя резьба, подключение к коллектору – G 1' внутренняя резьба. Максимальное рабочее давление – 10 бар, Kvs прямой насосной группы – 8. Диапазон регулирования термосмесительного клапана составляет 20-45 оС. Межосевое расстояние между коллекторами составляет 125 мм. Купить насосную группу Uni-Fitt DN25 с насосом Wilo Star RS 25/6 можно в интернет-магазине lavon-shop.ru по самой выгодной цене с доставкой.
Категория:
- Страна
- Россия
- Производитель
- Uni-Fitt
- Серия
- 490 (без смесителя)
- Модель
- 490W2500
- Категория
- группы быстрого монтажа
- Применение
- отопление, теплый пол, система нагрева воды
- Тип
- насосная группа
- Функция
- подача теплоносителя от котла в контур без смешивания
- Монтаж
- отдельный / на распределительном коллекторе
Основные характеристики:
- Максимальная температура первичного контура
- +110 оС
- Максимальное давление
- 10 бар
- Kvs прямой насосной группы
- 8
- Диапазон регулирования термосмесительного клапана
- 20-45 оС
- Напряжение питания электропривода клапана
- ~230±10% В, 50 Гц
- Подключение к контуру системы отопления
- G 1' внутренняя резьба
- Подключение к коллектору
- G 1' внутренняя резьба
- Межосевое расстояние между коллекторами
- 125 мм
- Материал корпуса
- латунь
- Материал теплоизоляционного кожуха
- вспененный полипропилен EPP
- Шкала температур термометров
- 0-120 оС
- Монтажная длина насоса
- 180 мм
- Подключение насоса
- G 1'1/2
- Гарантия на насосную группу
- 36 месяцев
Комплектация:
- Насос
- да
- Подключение насоса
- на подающей линии
- Термостатический смесительный клапан
- нет
- Трехходовой смесительный клапан с подключаемым байпасом
- нет
- Трехходовой смесительный клапан с подключаемым байпасом и приводом
- нет
- Патрубок обратного трубопровода
- да
- Подключение к коллектору
- да
- Обратный клапан
- да, в шаровом кране обратной линии
- Блочная EPP изоляция
- да
- Шаровой кран обратной линии
- да
- Шаровой кран линии подачи
- да
- Термометры
- да, х2 – на подающей и обратной линиях
- Накидные гайки для подключения насоса
- да, G 1'1/2
Насос:
- Страна
- Германия
- Производитель
- Wilo
- Серия и модель
- Star RS 25/6 180
- Вид
- циркуляционный
- Соединение
- G 1'1/2
- Монтажная длина
- 180 мм
- Максимальный напор
- 6 м
- Пропускная способность
- до 4 куб.м/ч
- Максимальная потребляемая мощность
- до 84 Вт
- Напряжение
- 230, В 50 Гц
- Самодиагностика
- да
- Класс защиты
- IP44
- Класс изоляции
- F
- Число режимов работы
- 3
- Частота вращения
- до 2840 об/мин
- Управление
- ручное
- Гарантия
- 12 месяцев
Габариты:
Устройство:
Переустановка подачи и обратки:
Гидравлические характеристики насоса:
Габариты насоса:
Внешний вид и комплектация могут быть изменены производителем без специального уведомления.
