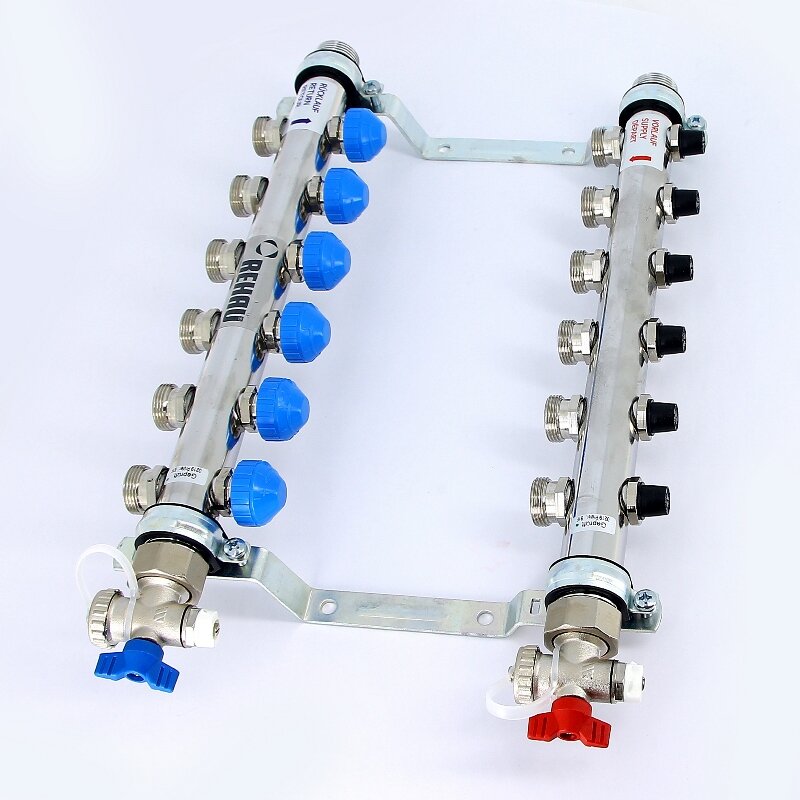

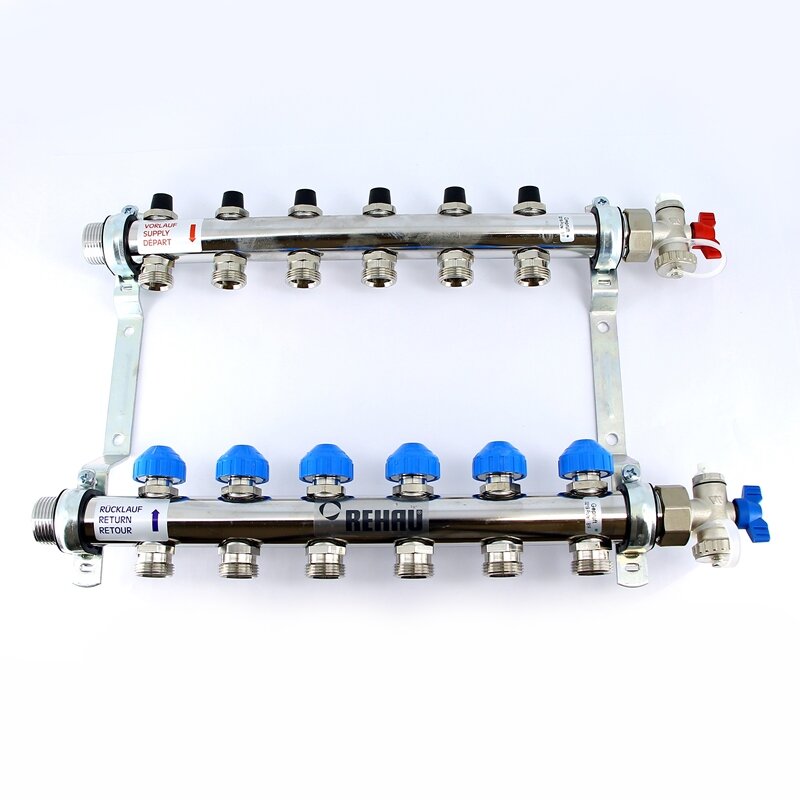

Коллекторная группа из нержавеющей стали с регулировочными и термостатическими вентилями без расходомеров Rehau HKV 1'х3/4' EK 6 выходов предназначена для распределения и регулировки объемного расхода в замкнутых системах обогрева и охлаждения поверхностей, смонтированных в закрытых помещениях. Коллекторная группа представляет собой 2 распределительные трубы G 1' для подачи и отвода теплоносителя с возможностью подключения с обеих сторон. Трубы смонтированы на звукоизолирующих оцинкованных кронштейнах, соответствующих требованиям DIN 4109. Максимально допустимое рабочее давление составляет 6 бар при 80 оC. Максимальное давление при испытаниях составляет 8 бар при 20 оC.
Коллекторная группа Rehau HKV оснащена вентилями для регулирования расхода на подающей линии. На обратной линии смонтированы термостатические вентили, которые возможно укомплектовать сервоприводами с резьбой М30x1,5. В комплект коллекторной группы входят концевики с накидными гайками G 1', уплотнительными прокладками, воздухоотводчиками G 3/8' и кранами для заполнения 1/2', а также набор крепежных деталей и маркировочные таблички.
Монтаж коллекторов Rehau необходимо проводить внутри зданий с защитой от неблагоприятного влияния условий окружающей среды. Коллекторы должны эксплуатироваться с применением воды для систем отопления согласно VDI 2035. Для защиты измерительных и регулирующих устройств коллектора системы отопления от коррозии или механических загрязнений следует устанавливать грязевики или фильтры с размером ячеек не более 0,8 мм. Коллекторная группа монтируется на консоли. Возможно разностороннее подключение. Купить коллекторную группу из нержавеющей стали с регулировочными и термостатическими вентилями без расходомеров Rehau HKV 1'х3/4' EK 6 выходов можно в интернет-магазине lavon-shop.ru по самой выгодней цене с доставкой.
Ед. измерения | шт. |
Единица измерения | шт. |
Пропускная способность | до 3,5 куб,м/ч |
Количество отводов | 6 |
Дренажные краны | G 1/2' |
Вес | 4.8 кг |
Материал корпуса | нержавеющая сталь |
Глубина | 86 мм |
Расходомеры на подающей коллекторе | нет |
Воздухоотводчики | ручные, G 3/8' |
Вид | регулируемый |
Максимальное рабочее давление | 6 бар |
Ручные вентили | да |
Концевики | да, воздухоотводчики и дренажные краны |
Модель | 6 V2A (12180611001) |
Область применения | система отопления |
Запорная арматура | нет |
Термометры | нет |
Страна | Германия |
Тип | коллекторная группа |
Диаметр подключения к трубопроводу | G 1' внешняя резьба |
Возможность установки сервоприводов | да, резьба М30x1,5 |
Производитель | Rehau |
Категория | коллекторы |
Межосевое расстояние отводов | 50 мм |
Термостатические вентили на обратном коллекторе | да, на каждом отводе |
Ширина | 527 мм |
Серия | HKV |
Диаметр отводов | евроконус G 3/4' A |
Уплотнительные прокладки | да |
Высота | 285 мм |
Артикул | 218061 |
Диапазон рабочей температуры | +20 … +80 оС |
Испытательное давление | 8 бар |
Регулировочные вентили на подающей коллекторе | да |
